Erkek Kronograf Saatleri Nasıl Çalışır?

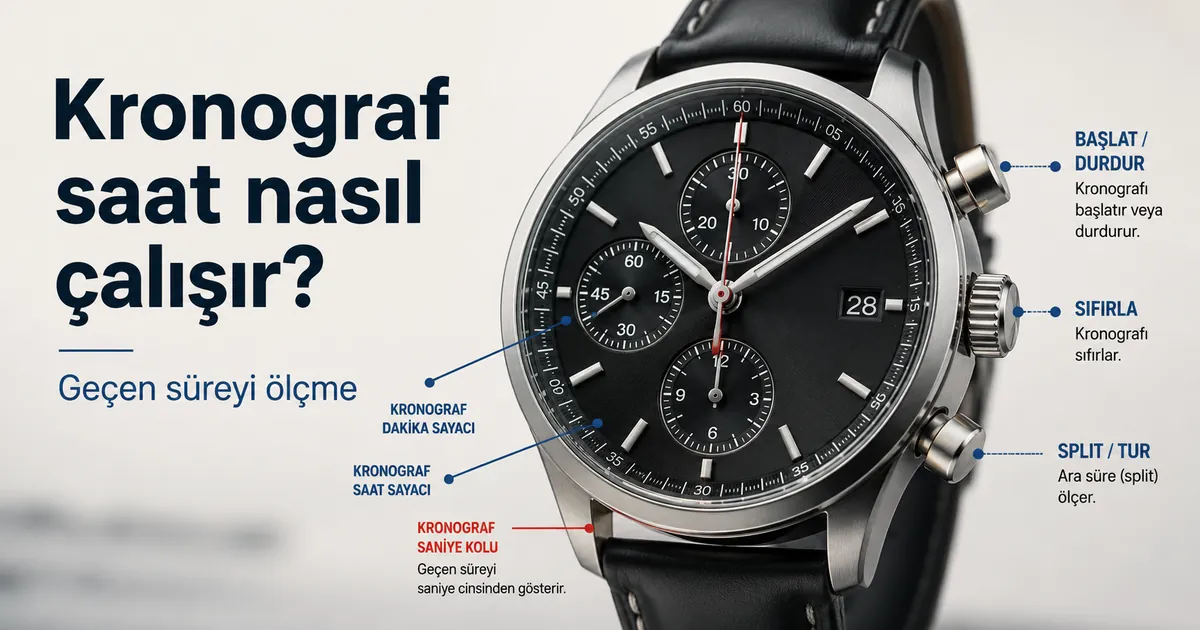

Erkek kronograf saati, normal saat tutma işlevini, saat geçerli zamanı göstermeye devam ederken kronometre olarak çalışan bir kronograf işleviyle birleştirir. Seiko bu işlevi, geçerli zamanı gösterirken geçen süreyi ölçme olarak tanımlar; bu nedenle erkek kronograf saatleri, sıradan saat görüntüsünü geçen süre ölçümünden ayırır.
Erkek kronograf saati, normal saat tutma işlevini, saat geçerli zamanı göstermeye devam ederken kronometre olarak çalışan bir kronograf işleviyle birleştirir.
Normal zaman, saatin saat tutma kolları tarafından gösterilirken, kronograf ölçülen aralığı göstermek için özel kollar veya sayaçlar kullanır; tam düzen modele bağlıdır. Örneğin Seiko, mekanik 8R46 ve 8R48 kalibrelerinin, 30 dakikalık bir ölçekle merkezi bir kronometre saniye kolu ve bir kronometre dakika kolu kullandığını, 8R48'in ayrıca bir kronometre saat kolu kullandığını ve 12 saate kadar ölçüm yapabildiğini, 8R46'nın ise 30 dakikaya kadar ölçüm yaptığını belirtir.
Düğmeler kronografı kontrol eder, kollar ve alt kadranlar sonucu iletir ve kalibre, bu işlevleri çalıştıran saat mekanizmasını sağlar.
Düğmeler kronografı kontrol eder, kollar ve alt kadranlar sonucu iletir ve kalibre, bu işlevleri çalıştıran saat mekanizmasını sağlar. Seiko'nun 8R46 ve 8R48 mekanik kronograflarında, A Düğmesi zamanlamayı başlatır ve durdurur, B Düğmesi ise sıfırlama işlemini gerçekleştirir; Seiko'nun belgelenmiş örneği, başlatma, durdurma ve sıfırlama sırasını kullanarak 20 dakika 41 saniyelik bir geçen süreyi kaydeder. Mekanik ve kuvars kronograflar farklı mekanizmalar ve görüntü düzenleri kullanabilir, bu nedenle bu kontrol atamaları ve sayaçlar evrensel olmaktan ziyade modele özgü olarak ele alınmalıdır.
Mekanik ve kuvars kronograflar farklı mekanizmalar ve görüntü düzenleri kullanabilir, bu nedenle bu kontrol atamaları ve sayaçlar evrensel olmaktan ziyade modele özgü olarak ele alınmalıdır.
Takimetre de kronograf işlevi için gerekli olmaktan ziyade modele bağlıdır: Seiko, takimetresiz kronograf modellerini belgeler ve bir takimetre mevcut olduğunda konumunun model tasarımına göre değişebileceğini belirtir. Çalışma prensibi, normal zaman, geçen süre ölçümü, kontroller, göstergeler ve kalibre arasındaki ilişki olarak kalır; temel kullanımın ötesindeki ayarlama, sıfırlama prosedürleri, kol hizalaması ve sorun giderme, ilgili saat veya kalibrenin talimatlarını gerektirir.
İçindekiler

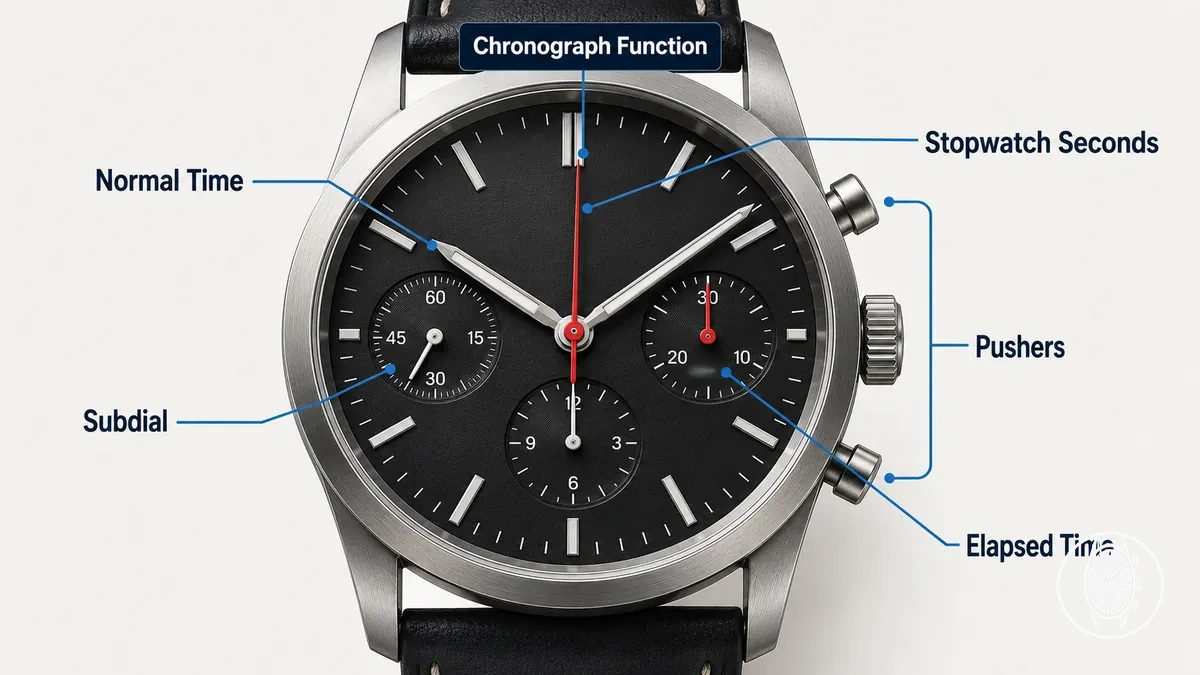

Kronograf işlevi bir erkek saatinde ne yapar?
Kronograf işlevi, ayrı bir aralık zamanlanırken normal zamanı göstermeye devam edebilen bir saate yerleştirilmiş kronometre işlevidir. Açık işlevi geçen süre ölçümüdür.
Zamanlama işlevi ile kontrolleri ve göstergeleri arasındaki bu ayrım, kronograf saatin ne anlama geldiğini de açıklar.
Kronograf işlevi, zamanlayıcının başlatılması ve durdurulması arasındaki aralığı ölçerken, saat kadranı akrep ve yelkovanı ile normal zamanı göstermeye devam eder. Modele bağlı olarak, özel kronograf kolları ve alt kadranları veya sayaçları geçen saniyeleri, dakikaları veya saatleri gösterirken, düğmeler zamanlama görüntüsünü başlatmak, durdurmak ve sıfırlamak için kontroller sağlar. Zamanlama işlevi ile kontrolleri ve göstergeleri arasındaki bu ayrım, kronograf saatin ne anlama geldiğini de açıklar.
Kronograf işlevin kendisidir; düğmeler kontrol parçalarıdır, alt kadranlar, sayaçlar ve özel kronograf kolları ise onu çalıştırmaya veya okumaya yardımcı olan gösterge parçalarıdır. Sayıları ve düzenleri, kronograf işlevinin tanımlayıcı özellikleri olmaktan ziyade modele özgüdür.

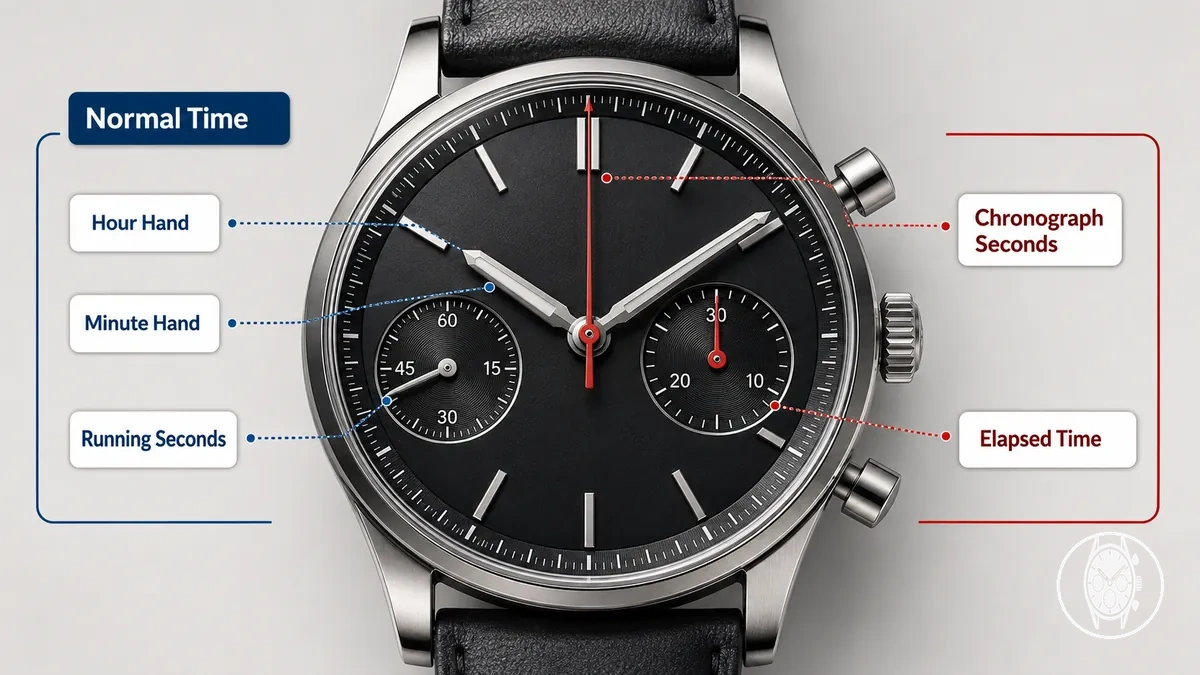

Kronograf zamanlaması normal saat işleyişiyle nasıl birlikte çalışır
Kronograf zamanlaması, normal saat işleyişiyle birlikte çalışabilir çünkü iki zamanlama katmanı ayrı gösterim rollerine sahiptir: akrep ve yelkovan mevcut zamanı göstermeye devam ederken kronometre katmanı geçen süreyi kaydeder. Seiko, bu eşzamanlı davranışı 8R46 ve 8R48 mekanik kronograf kalibreleri için belirtir ve kronometre zamanlamasını normal saat göstergesinden ayırır.
Seiko Kalibre 8R46 ve 8R48'de, normal saat işleyişi akrep, yelkovan ve küçük saniye ibresini kullanırken, kronograf zamanlaması merkezi bir kronograf saniye ibresi ve 30 dakikalık bir ölçeğe sahip bir kronometre dakika sayacı kullanır. Seiko, 8R46'nın 30 dakikaya kadar geçen süreyi ölçtüğünü, 8R48'in ise bir kronometre saat ibresi ekleyerek 12 saate kadar ölçüm yaptığını belirtir; bu, sayaç kapasitesi ve görüntülenen göstergelerin mekanizmaya bağlı olduğunu gösterir. Aşağıdaki karşılaştırma, iki zamanlama katmanının rollerini ayırır, ancak her kronografın aynı kadran düzenini kullandığı anlamına gelmez.
| Gösterim rolü | Normal saat işleyişi | Kronograf zamanlaması |
|---|---|---|
| Görüntülenen değer | Geçerli zaman | Geçen süre |
| İbreler veya göstergeler | Akrep, yelkovan ve saniye ibresi | Kronograf saniye ibresi ve mekanizmaya bağlı geçen süre sayaçları |
Modele özgü bir sınır örneği olarak Seiko, 8R46 veya 8R48 kronometresini başlatmanın, mekanizma normal saat işleyişine devam ederken kronograf saniye ve dakika göstergelerinin hareketini başlattığını belirtir. Bu tasarıma sahip düzgün çalışan bir saatte, kronograf zamanlamasını başlatmak bu nedenle normalde saat ve dakika göstergesi yerine geçen süre göstergesini değiştirir; tam gösterge düzeni ve zamanlama kapasitesi mekanizmaya bağlı kalır.

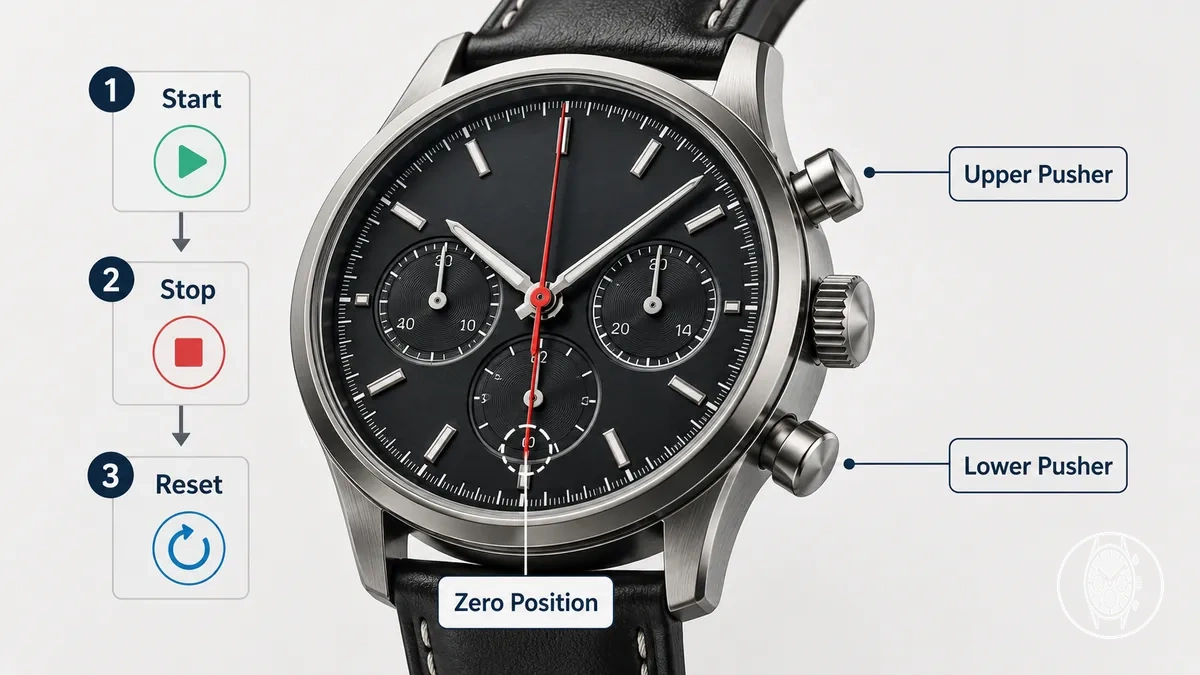

Düğmeler kronografı nasıl başlatır, durdurur ve sıfırlar
Kronograf düğmeleri, geçen süreyi başlatarak, ölçümü durdurarak ve kronograf kolunu ve sayaçlarını sıfır konumuna getirerek temel zamanlama döngüsünü kontrol eder. Seiko, Kalibre 8R46 ve 8R48'de başlatma ve durdurma için A Düğmesini ve sıfırlama için B Düğmesini belirtirken, Citizen Kalibre B620'de sağ üst başlatma/durdurma düğmesi ve sağ alt sıfırlama düğmesi belirtir; bu nedenle tam düğme düzeni model değişikliğine tabidir.
Kronografı başlatmak, zamanlama göstergelerini sıfırdan geçen süreyi kaydedecek şekilde hareket ettirirken, durdurmak okuma için ölçülen aralığı tutar. Seiko'nun 8R46/8R48 talimatları, B Düğmesi kronometre göstergelerini 0 dakika 0 saniyeye döndürmeden önce A Düğmesinin 20 dakika 41 saniyelik bir ölçümü başlatıp durdurduğu sayısal bir örnek verir.
- Zamanlamayı başlatma: Modelin başlatma/durdurma düğmesini çalıştırın; Seiko bu işlemi 8R46/8R48'de A Düğmesine atarken, Citizen B620'de sağ üst düğmeye atar. Kronograf kolu daha sonra geçen süreyi göstermeye başlar; başka bir mekanizmada aynı düğme konumunu varsaymak yerine modelin kullanım kılavuzunu kontrol edin.
- Zamanlamayı durdurma: Aynı başlatma/durdurma düğmesini tekrar çalıştırın. Kronograf göstergeleri ölçülen geçen sürede durur; Seiko'nun belgelenmiş 8R46/8R48 örneği 20 dakika 41 saniyede dururken, normal kontrol ataması mekanizmaya özgü kalır.
- Sıfırlama: Kronografı durdurduktan sonra, zamanlama göstergelerini sıfır konumlarına döndürmek için atanmış sıfırlama düğmesini çalıştırın. Citizen'in B620 talimatları, kronograf durdurulmuşken sıfırlama için sağ alt düğmeyi belirtir ve Seiko, kronometre görüntüsünü 0 dakika 0 saniyeye döndürmek için 8R46/8R48'de B Düğmesini belirtir; sıfırlama davranışı mekanizmaya göre değişebileceğinden, sıfırlamadan önce durdurma koşulu ilgili kullanım kılavuzunda doğrulanmalıdır.
Bu temel düğme sırasının ötesinde, belirli bir mekanizmanın kontrolleri dahil olmak üzere çalıştırma ayrıntıları için how to use a chronograph watch bölümüne bakın.
Geçen süreyi başlatma ve durdurma
Bir düğmeye basmak, aktif zamanlama aralığını başlatır, kronograf kolunun hareket etmesine ve geçen süreyi biriktirmesine neden olur; modelin başlatma/durdurma kontrolüne ikinci bir basış aralığı durdurur ve ölçülen değeri durdurulmuş göstergede tutar. Seiko bu başlatma-durdurma davranışını Kalibre 8R46 ve 8R48 için belirtir; burada A Düğmesi kronometreyi başlatır ve durdurur, ancak kronograf kolunun hareket stili ve tam düğme hissi modele bağlıdır.
Kronograf göstergeleri daha sonra okuma için bu geçen süre değerinde kalır ve aktif bir zamanlama aralığından durdurulmuş bir göstergeye geçişi doğrudan görünür kılar.
Örneğin, Seiko'nun Kalibre 8R46 ve 8R48 için kullanım talimatları, A Düğmesinin kronometreyi başlattığını ve ikinci bir A Düğmesi basışının onu 20 dakika 41 saniyede durdurduğunu gösterir. Kronograf göstergeleri daha sonra okuma için bu geçen süre değerinde kalır ve aktif bir zamanlama aralığından durdurulmuş bir göstergeye geçişi doğrudan görünür kılar.

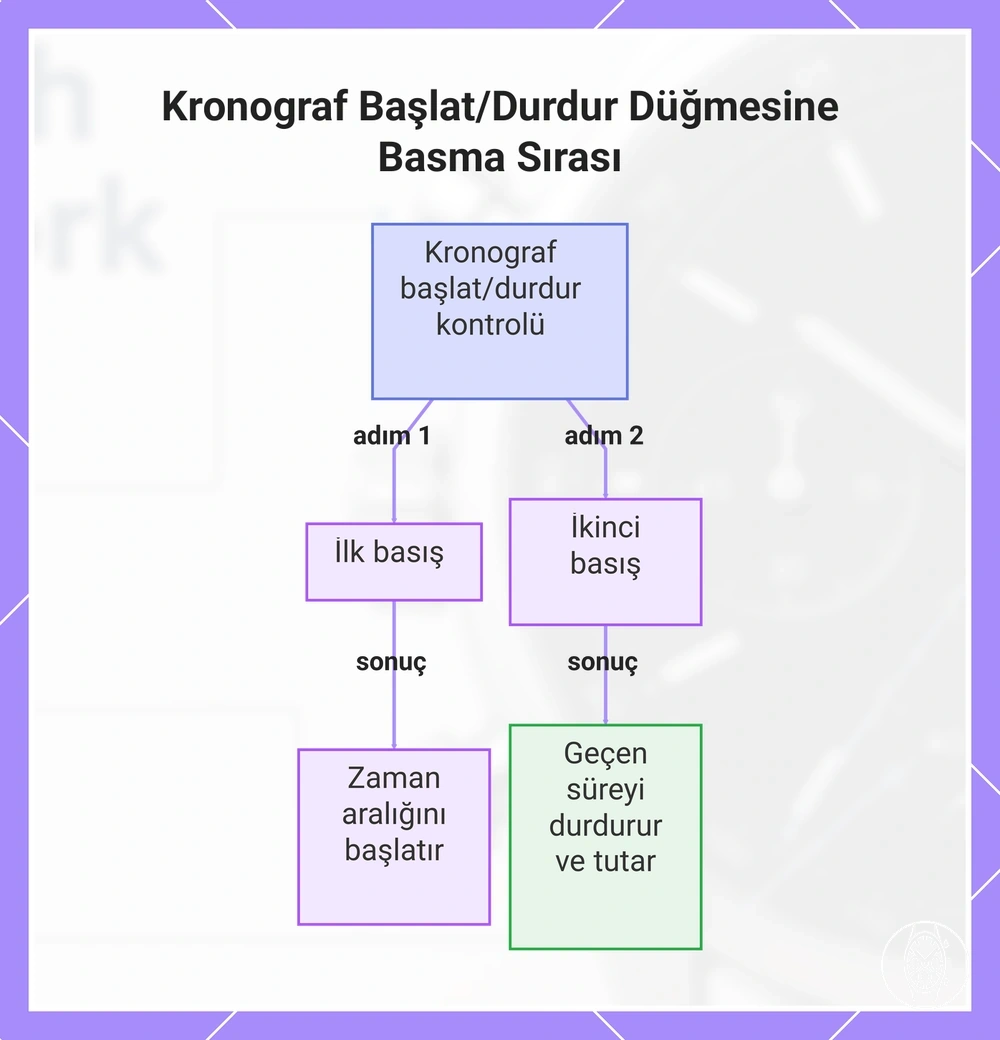

Bu grafik, A düğmesine iki kez basmanın kronografı nasıl kontrol ettiğini gösterir: ilk basış zamanlamayı başlatır, ikinci basış geçen süreyi durdurur ve tutar.
Bu grafik, A düğmesine iki kez basmanın kronografı nasıl kontrol ettiğini gösterir: ilk basış zamanlamayı başlatır, ikinci basış geçen süreyi durdurur ve tutar.
Kronografı sıfıra döndürme
Sıfırlama, kronograf, mekanizmanın bu koşulu gerektirdiği durumlarda durdurulduktan sonra modelin sıfırlama düğmesi çalıştırılarak kronograf göstergelerini sıfır konumlarına veya başlangıç konumlarına döndürür. Citizen, Kalibre B620'nin sağ alt sıfırlama düğmesine basılmadan önce durdurulmuş bir kronograf durumunda olması gerektiğini belirtirken, Seiko kronometre sıfırlamasını Kalibre 8R46 ve 8R48'de B Düğmesine atar; bu, sıfırlama kontrolü ve sırasında modele bağlı davranışı gösterir.
Kronograf göstergesini sıfırlamak, geçen süre göstergelerini başlangıç hizalamalarına döndürür; saatin normal zaman göstergesini ayarlamaz veya değiştirmez.
Dikkat: Mekanizmanın kullanım kılavuzunu doğrulayın çünkü sıfırlama düğmesi ataması, sıfırlamadan önce durdurma koşulu ve sıfır konumundaki gösterge hizalaması modele göre farklılık gösterebilir. Kronograf göstergesini sıfırlamak, geçen süre göstergelerini başlangıç hizalamalarına döndürür; saatin normal zaman göstergesini ayarlamaz veya değiştirmez.

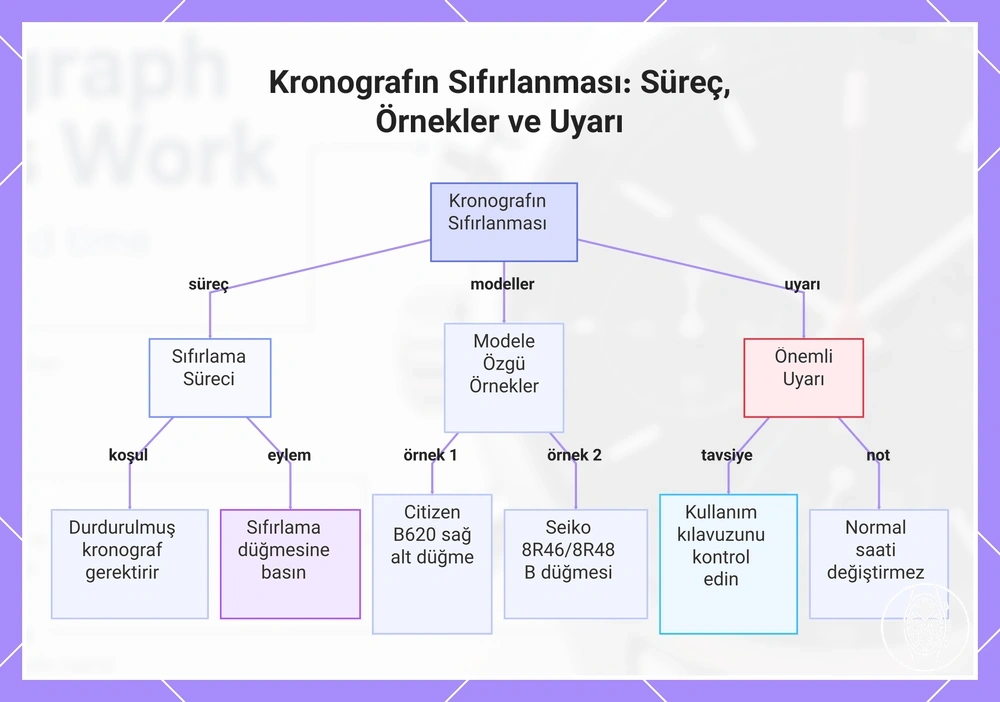

Bu grafik, kronografın sıfırlanması sürecini, modele özgü örnekleri ve kullanım kılavuzunun kontrol edilmesiyle ilgili önemli bir uyarıyı açıklamaktadır.
Bu grafik, kronografın sıfırlanması sürecini, modele özgü örnekleri ve kullanım kılavuzunun kontrol edilmesiyle ilgili önemli bir uyarıyı açıklamaktadır.
İbreler ve alt kadranlar geçen süreyi nasıl gösterir
Kronograf ibreleri ve alt kadranları, geçen süreyi ayrı okunabilir değerlere dönüştürür: kronograf saniye ibresi geçen saniyeleri, dakika sayacı biriken dakikaları, saat sayacı (varsa) biriken saatleri gösterir ve normal saniye ibresi kronometre göstergesinden ziyade normal saat işleyişine aittir. Bu, net bir gösterge parçası → ölçülen değer → okuma koşulu ilişkisi oluşturur.
Bu, net bir gösterge parçası → ölçülen değer → okuma koşulu ilişkisi oluşturur.
Kadran düzeni modele bağlıdır; her sayacın varlığı, konumu, ölçeği ve kapasitesi, alt kadran sayısından varsayılmak yerine belirli mekanizma için yorumlanmalıdır. Seiko, Kalibre 8R46 ve 8R48'in merkezi bir kronometre saniye ibresi ve 30 dakikalık bir kronometre dakika ibresi kullandığını belirtir; 8R48 ayrıca 12 saate kadar ölçümler için bir kronometre saat ibresi içerirken, ayrı bir küçük saniye ibresi normal saat işleyişi için saniyeleri gösterir.
| Gösterge parçası | Zamanlama rolü | Gösterilen değer | Okuma koşulu |
|---|---|---|---|
| Kronograf saniye ibresi | Geçen süre göstergesi | Geçen saniyeler | Konumunu, zamanlama sırasında veya sonrasında kronometre saniye ölçeğinde okuyun; Seiko, Kalibre 8R46 ve 8R48'de ayrı bir merkezi kronometre saniye ibresi belirtir. |
| Dakika sayacı | Geçen süre sayacı | Biriken dakikalar | Dakika ölçeğine göre okuyun; Seiko, Kalibre 8R46 ve 8R48'de 30 dakikalık bir kronometre dakika ölçeği belirtir. |
| Saat sayacı | Varsa geçen süre sayacı | Biriken saatler | İlişkili dakika göstergesiyle birlikte okuyun; Seiko, 12 saate kadar ölçümler için Kalibre 8R48'de bir kronometre saat ibresi belirtirken, 8R46 bu saat sayacını içermez. |
| Normal saniye ibresi | Normal saat işleyişi göstergesi | Geçerli zaman saniyeleri | Geçen süreye eklemek yerine normal saat işleyişinin bir parçası olarak okuyun; Seiko, Kalibre 8R46 ve 8R48'de küçük saniye ibresini kronometre göstergelerinden ayrı olarak tanımlar. |
Modele özgü bir örnek olarak, Seiko'nun 8R48 talimatları, kronometre saat ibresi bir saatin ikinci yarısındayken dakika sayacı okumasına 30 dakika eklendiğini gösterir; belgelenmiş örnek 6 saat 50 dakika 10 saniye olarak okunur. Bu, ibreler ve alt kadranlar arasındaki ilişkinin fiziksel kadran düzeni kadar önemli olduğunu gösterir; gösterge ve kontrol bileşenlerinin açıklanması için kronograf alt kadranları ve düğmeleri bölümüne bakın.
Kronograf saniye ibresi
Kronograf saniye ibresi, kronometre aktifken geçen saniyeleri gösterir ve Seiko Kalibre 8R46 ve 8R48 gibi mekanizmalarda, zamanlama aralığıyla birlikte başlayıp duran merkezi bir ibredir; zamanlama durduğunda, kadran ölçeğindeki konumu durdurulmuş okumayı sağlar. Seiko bu mekanizmalar için saatte 28.800 titreşimlik bir frekans belirtir; bu, saniyede 8 titreşime eşittir; Citizen ise Kalibre B620 için 1/5 saniyelik bir kronograf ibresi belirtir; bu, tik davranışının modele bağlı olduğunu gösterir. Kronometre durdurulduktan sonra kronograf saniye ibresinin hareketsiz kalması, normal saat işleyişinin durduğu anlamına gelmez; çünkü ayrı normal saniye ibresi, saatin olağan saniye göstergesine hizmet etmeye devam eder.
Dakika ve saat sayaçları
Dakika ve saat sayaçları, geçen bir aralığın daha uzun bölümlerini biriktirir: dakika sayacı veya dakika toplayıcısı, geçen dakikaları alt kadran ölçeğinde kaydeder; saat sayacı ise varsa biriken saatleri kaydeder. Seiko, Kalibre 8R46 ve 8R48 için 30 dakikalık bir kronometre dakika sayacı belirtir; Kalibre 8R48 ayrıca bir saat sayacı içerir ve 12 saate kadar ölçüm yapar; Kalibre 8R46 ise 30 dakikalık bir kronometre sınırına sahiptir; bu, modele özgü düzen farklılığını gösterir.
Sayacın sınırı, daha uzun zamanlama aralıkları için okuma koşulunu belirler.
Sayacın sınırı, daha uzun zamanlama aralıkları için okuma koşulunu belirler. Örneğin, Seiko'nun Kalibre 8R48 talimatlarında, dakika sayacı 30 dakikalık bir alt kadran ölçeği kullanır ve saat toplayıcısı saat ve yarım saat konumunu ayırt eder; saat ibresi bir saatin ikinci yarısındayken, dakika sayacı okumasına 30 dakika eklenir; Seiko'nun belgelenmiş örneği 6 saat 50 dakika 10 saniyelik bir geçen aralık üretir. Saat sayacı olmayan bir erkek kronograf saati, bu 8R48'e özgü yöntemle okunamaz; bu nedenle kadran ölçeği, sayaç sınırı ve model talimatları, biriken zamanın nasıl yorumlanacağını belirler.
Normal saniye ibresi ile kronometre saniyesi
Normal saniye ibresi ve kronometre saniyesi, farklı zamanlama rollerine sahip ayrı kadran göstergeleridir: normal saniye, normal saat işleyişinin saniyelerini gösterir ve saatin süregelen işleyişini belirtir; kronometre saniyesi ise kronograf saniye ibresi tarafından gösterilir ve geçen süre ölçümü içindeki saniyeleri ölçer. Seiko bu ayrımı Kalibre 8R46 ve 8R48 için, normal saat işleyişi için küçük bir saniye ibresi ve kronograf zamanlaması için ayrı bir merkezi kronometre saniye ibresi tanımlayarak belirtir; görsel yerleşim ve ibre davranışı modele göre değişebilir.
| Normal saniye ibresi | Kronometre saniyesi |
|---|---|
| Gösterim rolü: Normal saat işleyişi. Bu kadran göstergesi, saatin olağan saniye görüntüsünü temsil eder ve geçerli zamanın okunmasını destekler. | Gösterim rolü: Geçen süre ölçümü. Bu kadran göstergesi, aktif zamanlama aralığı sırasında kronograf saniyelerini temsil eder ve zamanlama bittiğinde durdurulmuş okumayı korur. |
| Yorum: Normal saniye göstergesinin hareketi, ölçülen kronometre aralığıyla değil, saatin işleyişiyle ilişkilidir. | Yorum: Zamanlama durduktan sonra hareketsiz kalan kronograf saniye ibresi, durdurulmuş bir geçen süre göstergesini temsil eder ve normal saniye göstergesiyle karıştırılmamalıdır. |
Kronograf mekanizması gücü nasıl aktarır ve aralıkları nasıl kaydeder
Kronograf mekanizması, enerjiyi, başlatma-durdurma kontrolünü ve geçen süre göstergesini birbirine bağlayarak bir aralığı kaydeden kontrollü bir zamanlama yoluna aktarır. Mekanik bir kronografta bu yol bir dişli takımı ve fiziksel bağlantı kullanır; kuvars bir kronografta bir devre, zamanlama komutunu işler ve göstergeyi süren sistemi kontrol eder; böylece mekanizma geçen süreyi normal saat işleyişinden ayrı olarak kaydedebilir.
Kronograf mekanizması, enerjiyi, başlatma-durdurma kontrolünü ve geçen süre göstergesini birbirine bağlayarak bir aralığı kaydeden kontrollü bir zamanlama yoluna aktarır.
Mekanik işleyişte, başlatma-durdurma kontrolü bağlantının durumunu değiştirir; böylece mekanizmanın dişli takımı, aktif bir aralık sırasında kronograf zamanlama mekanizmasını çalıştırabilir ve aralık bittiğinde, tasarıma bağlı olarak geçen süre göstergesini ayırabilir veya durdurabilir. Sıfırlama sistemi ayrı bir sıfıra dönüş durumu sağlar: yaygın bir mekanik düzenleme, kronograf göstergelerini başlangıç konumlarına döndürmek için kalp biçimli kamlara etki eden sıfırlama kollarını kullanır; bir kuvars tasarımı ise düğme girişi, elektronik devre ve step motor kullanarak eşdeğer zamanlama ve sıfırlama işlevlerini kontrol edebilir. Kavramsal olarak sistem, saatin güç kaynağından kontrollü bir dal gibi çalışır: mekanizma enerjiyi sağlar, kontrol bu enerjinin geçen süre göstergesi üretip üretmeyeceğini belirler ve gösterge ortaya çıkan aralığı kaydeder.
Mekanik ve kuvars kronograflar bu nedenle farklı fiziksel veya elektronik mimariler aracılığıyla aynı işlevsel sonuca ulaşır; kronograf mekanizma türleri bölümü bu mekanizma genel bakışının ötesinde bu çeşitleri açıklar.
Kesin dişli takımı, bağlantı, kol düzeni, devre, step motor kontrolü ve sıfırlama sistemi, her kronograf mekanizmasının evrensel özellikleri değildir; yapılandırmaları mekanizmaya özgüdür, ortak makro düzey işlev ise güç → kontrol → aralık kaydı → gösterge olarak kalır. Mekanik ve kuvars kronograflar bu nedenle farklı fiziksel veya elektronik mimariler aracılığıyla aynı işlevsel sonuca ulaşır; kronograf mekanizma türleri bölümü bu mekanizma genel bakışının ötesinde bu çeşitleri açıklar.

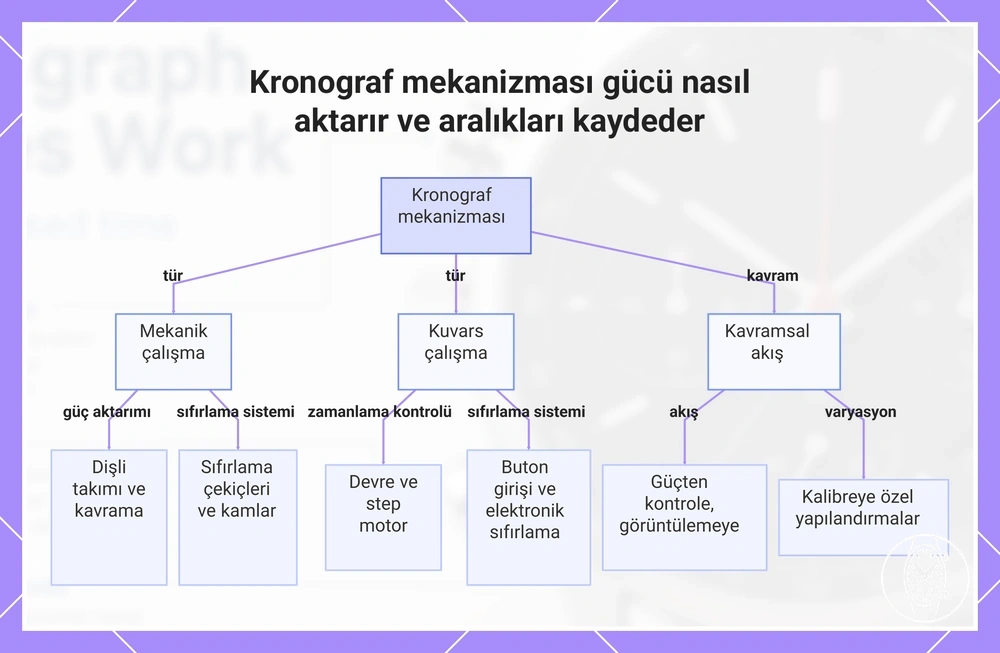

Bu grafik, bir kronograf mekanizmasının iki ana mimarisini (mekanik ve kuvars) ve ortak kavramsal akışını gösterir; gücün nasıl aktarıldığını ve aralıkların nasıl kaydedildiğini açıklar.
Bu grafik, bir kronograf mekanizmasının iki ana mimarisini (mekanik ve kuvars) ve ortak kavramsal akışını gösterir; gücün nasıl aktarıldığını ve aralıkların nasıl kaydedildiğini açıklar.
Mekanik kronograf işleyişi
Mekanik bir kronograf, aralık zamanlamasını başlatmak, durdurmak ve sıfırlamak için fiziksel hareket parçaları kullanır: ana yay, dişli takımı aracılığıyla mekanik güç sağlar ve bir kavrama veya başka bir bağlantı, kronograf mekanizmasını bu tahrike bağlayan fiziksel angajmanı sağlar. Saatçi Henrik Korpola'nın Fratello'daki teknik açıklaması, kronografı ana yaydan giden takım aracılığıyla enerji alan, kol hareketi ve angajman sisteminin bu gücün kronograf mekanizmasına ulaşıp ulaşmadığını kontrol ettiği şeklinde tanımlar.
Fiziksel düzen tasarıma özgüdür: mekanik bir kronograf, kontrol sisteminin bir parçası olarak bir kolon çarkı veya kam kullanabilir; kavrama veya bağlantı ve kol düzeni angajmanı ve durdurmayı belirler ve kalp biçimli kamlara etki eden bir sıfırlama çekici sıfıra dönüş sağlayabilir. Fratello'nun açıklaması, kolon çarklı ve kam kontrollü yapıları ayrı mekanik düzenlemeler olarak tanımlar ve sıfırlama çekici ile kalp biçimli kam ilişkisini açıklar; entegre ve modüler tasarımlar bu destekleyici parçaları farklı şekilde düzenleyebilir, bu nedenle bu terimler evrensel bir mekanik kronograf düzeninden ziyade işlevsel kategorileri tanımlar.
Kuvars kronograf işleyişi
Bir kuvars kronograf, geçen süreyi elektronik zamanlama kontrolü aracılığıyla ölçer: bir kuvars osilatör zamanlama sinyalini sağlar, devre kontrolü bu sinyali ve düğme girişini işler ve kuvars mekanizma geçen süre göstergesini elektronik olarak çalıştırır. Seiko'nun kuvars kronograf Kalibre V192 için teknik özellikleri, 32.768 Hz'lik bir kristal osilatör, osilatör, frekans bölücü ve sürücü devreleri içeren bir C-MOS entegre devre ve üç step motor tanımlar; bu elektronik zaman tabanı ve kontrol yolunun modele özgü bir örneğini sağlar.
Analog kollarla, bir step motor devre komutlarını gösterge hareketine dönüştürür; dijital ekranlı bir kuvars kronograf ise aynı motorla çalışan kol düzeni yerine ekran mantığı kullanabilir; sıfırlama davranışı da mekanizmanın elektronik kontrolü ve ekran yapılandırması tarafından belirlenir. Örneğin Seiko Kalibre V192'de, üç step motor ayrı gösterge işlevlerini çalıştırır ve kronometre, 60 dakikalık bir ölçüm kapasitesine sahip 1/5 saniyelik bir kol kullanır; bu, bir analog kuvars kronografın osilatörün zamanlama sinyalini ve devre kontrolünü görünür geçen süreye nasıl dönüştürdüğünü gösterir, ancak her kuvars kronografın aynı gösterge veya sıfırlama düzenini kullandığı anlamına gelmez.
Geçen süre kadrandan nasıl okunur
Geçen süreyi, kronograf saniye ibresi, dakika sayacı ve varsa saat sayacı tarafından gösterilen durdurulmuş değerleri birleştirerek kadrandan okuyun. Her durdurulmuş kol konumundaki ölçek işaretlerini kullanın ve en büyük görüntülenen geçen süre biriminden en küçüğüne doğru bir okuma sırası izleyin; ortaya çıkan gösterge → değer → koşul sırası, nihai geçen süreyi üretir.
Bu değerler varsayımsaldır ve aynı durdurulmuş zamanlama aralığına ait olduğundan, birleşik geçen süre 20 dakika 41 saniyedir.
Örneğin, bir kronografın dakika sayacının durdurulmuş kol konumunun 20 dakika olduğunu ve kronograf saniye ibresinin 41 saniyede durduğunu varsayalım. Dakika sayacı 20 dakika katkısında bulunur. Saniye ibresi 41 saniye katkısında bulunur. Bu değerler varsayımsaldır ve aynı durdurulmuş zamanlama aralığına ait olduğundan, birleşik geçen süre 20 dakika 41 saniyedir.
Örneğin, bir kronografın dakika sayacının durdurulmuş kol konumunun 20 dakika olduğunu ve kronograf saniye ibresinin 41 saniyede durduğunu varsayalım.
Değerleri birleştirmeden önce, belirli kadran için alt kadran ölçeğini ve etiketlerini kontrol edin çünkü mevcut sayaçlar, ölçek işaretleri ve aralıkları modele özgüdür; bir saat sayacı, yalnızca saat geçen süre ölçümü için bir tane sağladığında okumaya dahil edilmelidir. Seiko'nun Kalibre 8R46 ve 8R48 için talimatları bu model farklılığını gösterir: her ikisi de 30 dakikalık bir kronometre dakika ölçeği kullanırken, 8R48 ayrıca 12 saate kadar ölçümler için bir saat göstergesi sağlar; bu nedenle daha uzun geçen süre okumaları, dakika alt kadranını bağımsız bir toplam olarak ele almaktan ziyade saat göstergesinin dakika sayacıyla birlikte yorumlanmasını gerektirir.

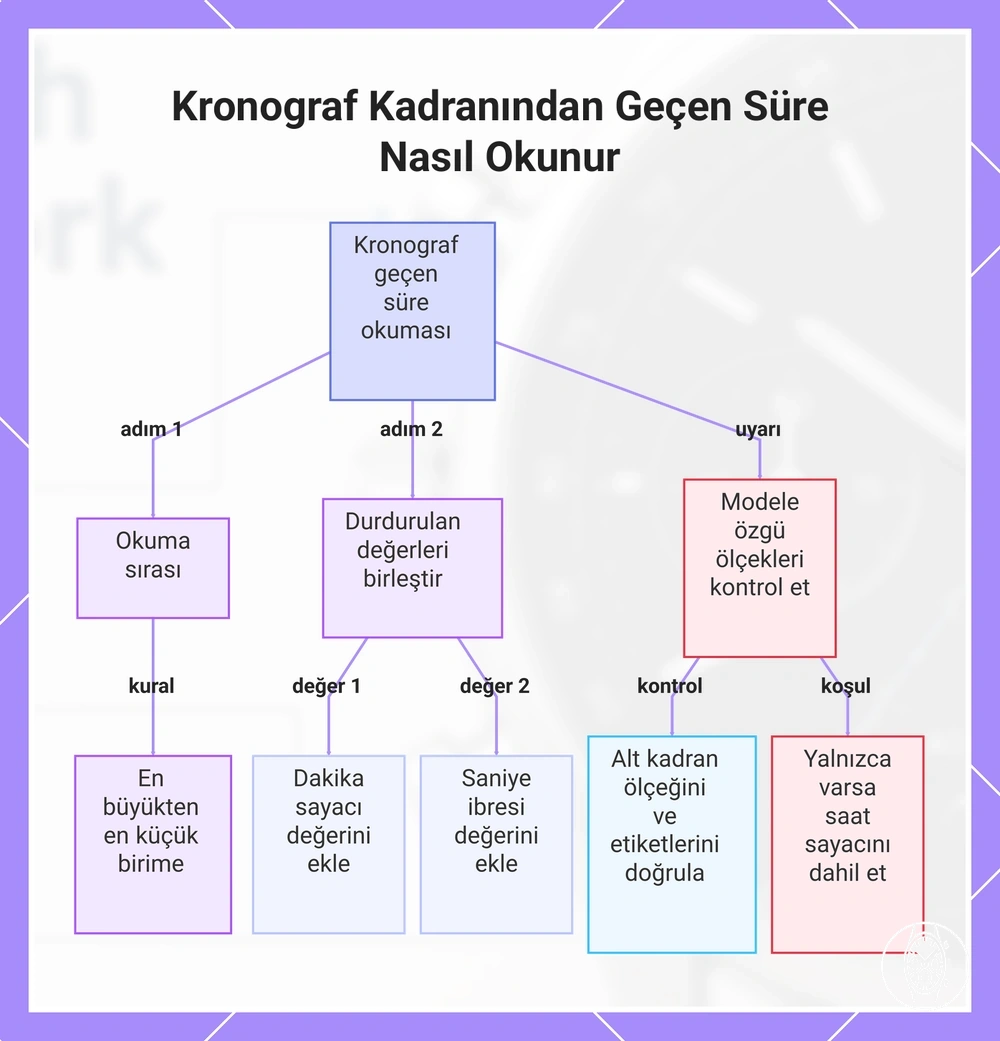

Bu grafik, kronograf kadranından geçen süreyi okuma adımlarını, durdurulan değerlerin birleştirilmesi ve modele özgü ölçeklerin kontrol edilmesi dahil olmak üzere gösterir.
Bu grafik, kronograf kadranından geçen süreyi okuma adımlarını, durdurulan değerlerin birleştirilmesi ve modele özgü ölçeklerin kontrol edilmesi dahil olmak üzere gösterir.
Saniyeleri, dakikaları ve saatleri birlikte okuma
Her bir zamanlama göstergesini basılı ölçeğiyle eşleştirerek, ardından saniye ibresi değerini, dakika sayacı değerini ve bir saat sayacı mevcut olduğunda saat sayacı değerini birleştirerek bir kronografın birleşik aralığını okuyun. Örneğin, durdurulmuş göstergenin 41 saniye, 20 dakika ve 6 saat gösterdiğini varsayalım.
- Saniye ibresi değeri: 41 saniye.
- Dakika sayacı değeri: 20 dakika.
- Saat sayacı değeri: Saat bir saat sayacı sağladığında 6 saat.
- Birleşik aralık: 6 saat 20 dakika 41 saniye.
Bu örnek, her kadran düzeni için bir kural olmaktan ziyade açıklayıcıdır. Belirli bir saatte değerleri birleştirmeden önce, her alt kadranı basılı ölçeğiyle eşleştirin çünkü saniye, dakika ve saat göstergelerinin varlığı, konumu ve aralığı modele bağlıdır.
Takimetre ölçeği zamanlama mantığı
Bir takimetre ölçeği, bilinen bir mesafe veya diğer sabit birim üzerinden bir hız tahmin etmek için zamanlama işlevinden gelen geçen saniyeleri kullanır; kronograf saniye ibresi geçen süre okumasını sağlarken, takimetre aralığı bağımsız olarak zamanlamak yerine karşılık gelen ölçek okumasını sağlar. Kriterler sabittir: geçen süre bilinmeli ve ölçülen birim, ölçek okuması bir hız olarak yorumlanmadan önce sabit olmalıdır.
Kriterler sabittir: geçen süre bilinmeli ve ölçülen birim, ölçek okuması bir hız olarak yorumlanmadan önce sabit olmalıdır.
Örneğin, Citizen Watch, bir kronograf 1 km'lik bilinen bir mesafe üzerinde 45 saniye kaydettiğinde, kronograf saniye ibresinin takimetre ölçeğinde yaklaşık 80'i işaret ettiğini ve bunun tahmini 80 km/s hızına karşılık geldiğini belirtir. Citizen'in talimatları bu takimetre yöntemini 60 saniyeye kadar olan aralıklara uygular; bu nedenle hız yorumu, hem kaydedilen geçen saniyelere hem de bilinen 1 km mesafesine bağlıdır.
Kronograf işlevinin değiştirmediği şeyler
Kronograf işlevi normalde, geçen süreyi ölçmek için eklenmiş bir işlevdir, normal saat işleyişinin yerine geçmez; bu nedenle, saat tasarlandığı gibi çalışırken zamanlama aktifken geçerli zaman görüntülenmeye devam eder. Seiko bu eşzamanlı çalışmayı Kalibre 8R46 ve 8R48 için belirtir; burada saat, kronometre çalışırken geçerli zamanı göstermeye devam eder; aynı eklenmiş işlev sınırı, her model için varsayılmak yerine belirli mekanizma için doğrulanmalıdır.
Su geçirmezlik, kronografın varlığından ziyade saatin belirtilen kasa derecesine ve çalışma koşullarına bağlı kalır; mekanizma türü ise saatin mevcut mekanik, kuvars veya diğer yapılandırması olarak kalır.
Tarih göstergesi, varsa, üreticinin talimatları farklı bir davranış belirtmediği sürece ayrı bir takvim göstergesi olarak kalır; Citizen, Kalibre H50 için kronograf çalışması sırasında normal tarih göstergesini belgeler. Su geçirmezlik, kronografın varlığından ziyade saatin belirtilen kasa derecesine ve çalışma koşullarına bağlı kalır; mekanizma türü ise saatin mevcut mekanik, kuvars veya diğer yapılandırması olarak kalır. Modele özgü kontroller ve zamanlama sınırları da mekanizmaya özgü kalır; bu nedenle, kronometre işlevinin mevcut olması nedeniyle bir kronograf otomatik olarak daha doğru veya her zamanlama görevi için uygun değildir.
- Geçerli zaman: Mekanizma eşzamanlı saat işleyişi ve kronometre çalışması için tasarlandığında normalde kronograf zamanlamasıyla birlikte devam eder.
- Tarih göstergesi: Varsa, ayrı bir gösterge olarak kalır; davranışı modelin belgelenmiş takvim tasarımına uygun olmalıdır.
- Su geçirmezlik: Kronograf işlevi bir su geçirmezlik derecesi oluşturmaz; geçerli değer kasa derecesinden ve üreticinin çalışma koşullarından gelir.
- Mekanizma türü: Kronografı başlatmak, temel mekanizma türünü değiştirmez veya saati otomatik olarak daha doğru yapmaz; doğruluk mekanizmaya özgü kalır.
- Modele özgü kontroller: Düğme atamaları, zamanlama kapasitesi ve belirli bir zamanlama görevi için uygunluk, belgelenmiş mekanizmaya bağlıdır. Örneğin Seiko, Kalibre 8R46 için 30 dakikalık bir kronometre sınırı ve Kalibre 8R48 için 12 saate kadar sınır belirtir.

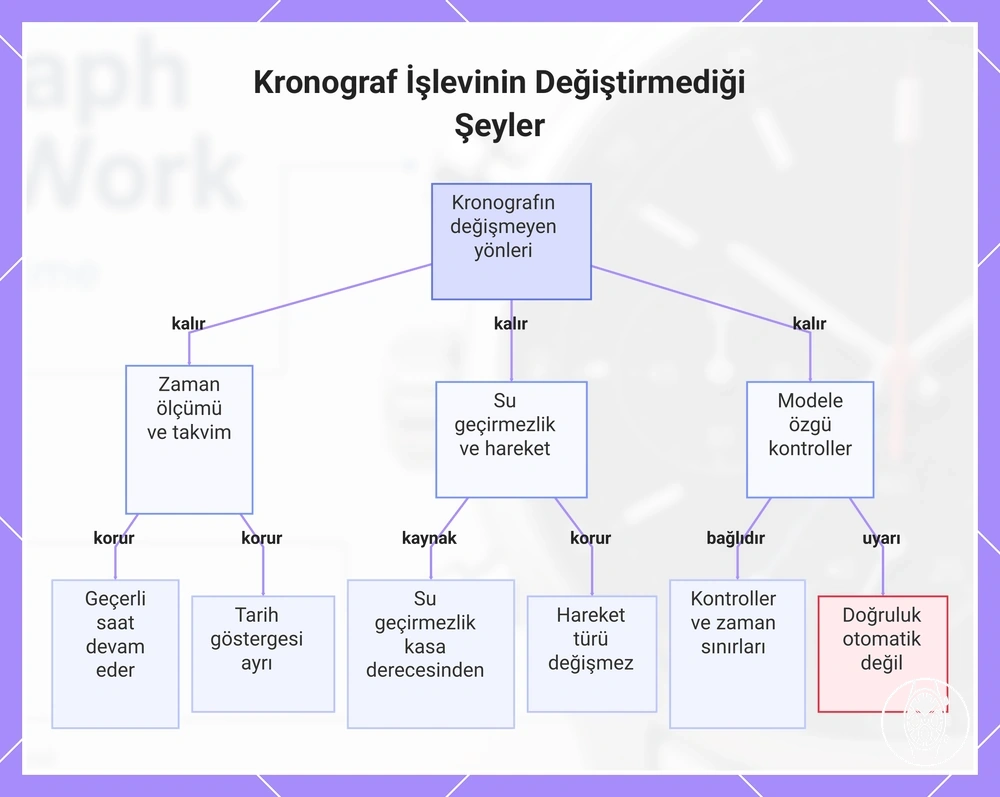

Bu grafik, kronograf işlevi etkinleştirildiğinde değişmeyen yönleri gösterir: zaman ölçümü, tarih göstergesi, su geçirmezlik, hareket türü ve modele özgü kontroller.
