Como funcionam os relógios cronógrafos masculinos

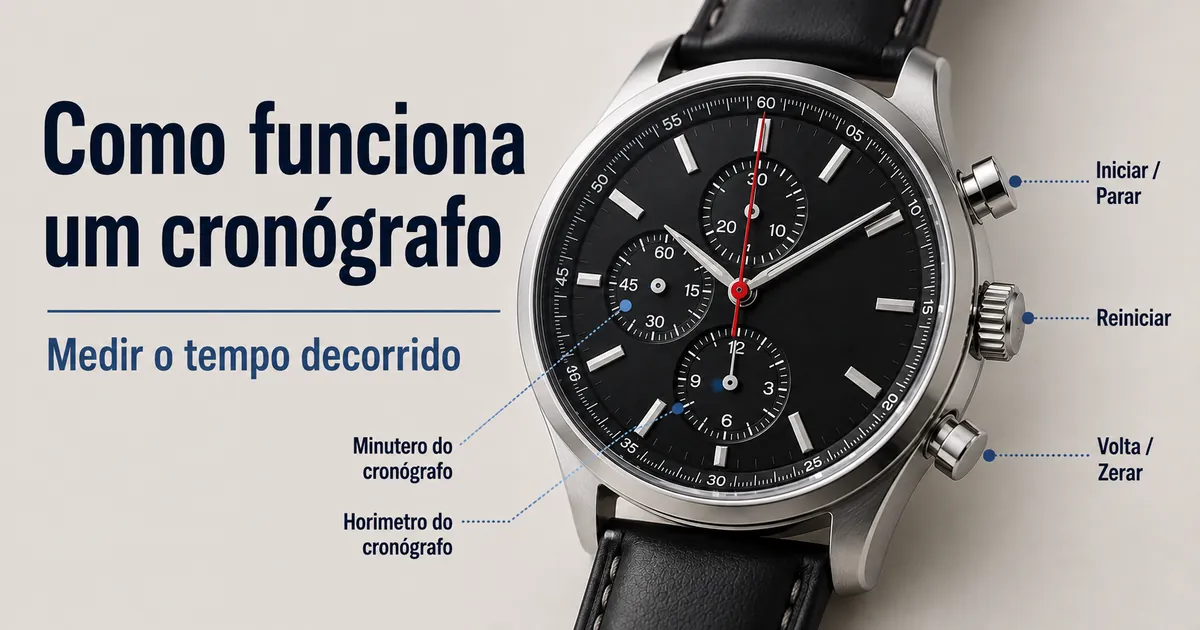

Um relógio cronógrafo masculino combina a medição normal do tempo com uma função de cronógrafo que opera como cronômetro enquanto o relógio continua a mostrar a hora atual. A Seiko define essa função como medir o tempo decorrido enquanto indica a hora atual, logo os relógios cronógrafos masculinos separam a exibição do tempo comum da medição do tempo decorrido.

Um relógio cronógrafo masculino combina a medição normal do tempo com uma função de cronógrafo que opera como cronômetro enquanto o relógio continua a mostrar a hora atual.

O tempo normal é mostrado pelos ponteiros de indicação do tempo do relógio, enquanto o cronógrafo usa ponteiros ou contadores dedicados para exibir o intervalo medido; o layout exato depende do modelo. Por exemplo, a Seiko especifica que seus movimentos mecânicos 8R46 e 8R48 usam um ponteiro central de segundos do cronômetro e um ponteiro de minutos do cronômetro com escala de 30 minutos, enquanto o 8R48 também usa um ponteiro de horas do cronômetro e pode medir até 12 horas; o 8R46 mede até 30 minutos.

Os botões controlam o cronógrafo, os ponteiros e submostradores comunicam o resultado, e o movimento fornece o mecanismo do relógio que aciona essas funções.

Os botões controlam o cronógrafo, os ponteiros e submostradores comunicam o resultado, e o movimento fornece o mecanismo do relógio que aciona essas funções. Nos cronógrafos mecânicos 8R46 e 8R48 da Seiko, o Botão A inicia e para a cronometragem e o Botão B executa a redefinição para zero; o exemplo documentado pela Seiko registra um tempo decorrido de 20 minutos e 41 segundos usando a sequência de iniciar, parar e redefinir. Cronógrafos mecânicos e de quartzo podem usar mecanismos e disposições de exibição diferentes, logo essas atribuições de controle e contadores devem ser tratadas como específicas do modelo, não universais.

Cronógrafos mecânicos e de quartzo podem usar mecanismos e disposições de exibição diferentes, logo essas atribuições de controle e contadores devem ser tratadas como específicas do modelo, não universais.

Um taquímetro é igualmente dependente do modelo, em vez de ser essencial à função do cronógrafo: a Seiko documenta modelos de cronógrafo sem taquímetro e afirma que sua posição pode variar conforme o design do modelo quando presente. O princípio de funcionamento permanece a relação entre o tempo normal, a medição do tempo decorrido, os controles, as exibições e o movimento; ajustes, procedimentos de redefinição além da operação básica, alinhamento dos ponteiros e solução de problemas exigem as instruções do relógio ou movimento relevante.

Índice⌄

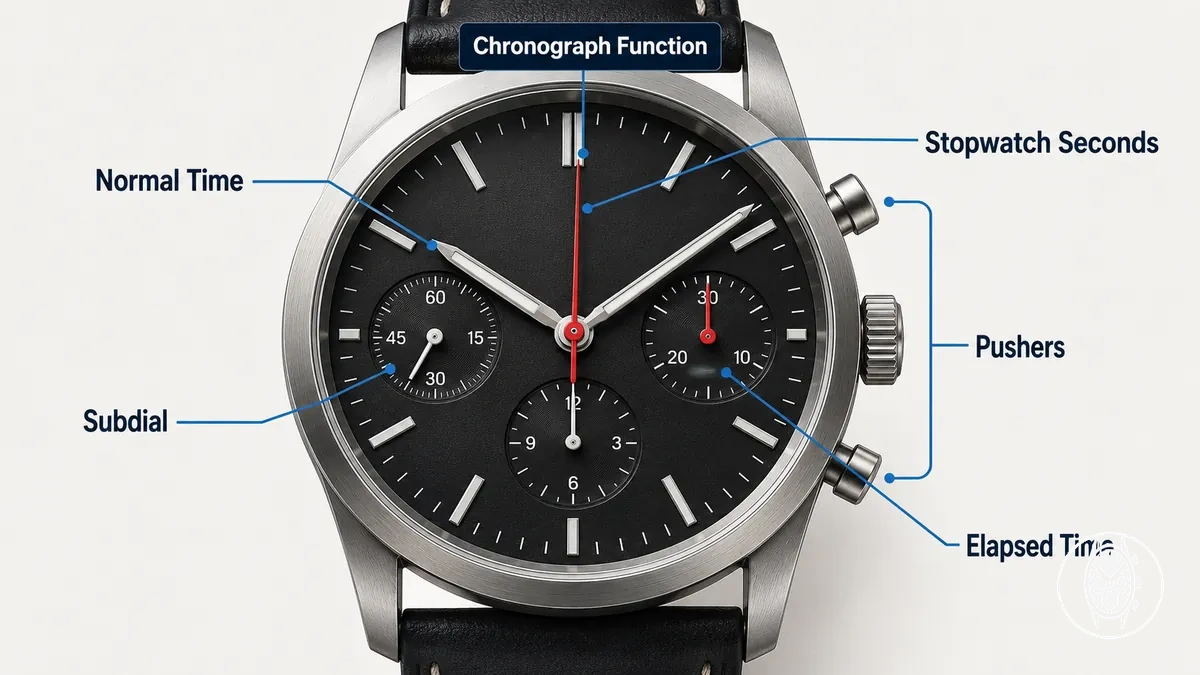

O que a função cronógrafo faz em um relógio masculino

A função cronógrafo é uma função de cronômetro integrada a um relógio que pode continuar mostrando a hora normal enquanto um intervalo separado é cronometrado. Sua função explícita é a medição do tempo decorrido.

Sua função explícita é a medição do tempo decorrido.

A função cronógrafo mede o intervalo entre iniciar e parar o cronômetro, enquanto o mostrador do relógio continua a mostrar a hora normal com seus ponteiros de hora e minuto. Dependendo do modelo, ponteiros de cronógrafo dedicados e submostradores ou contadores exibem segundos, minutos ou horas decorridos, enquanto os botões fornecem os controles para iniciar, parar e redefinir a exibição da cronometragem. Essa separação entre a função de cronometragem e seus controles e exibições também esclarece o que significa relógio cronógrafo.

O cronógrafo é a função em si; os botões são partes de controle, enquanto submostradores, contadores e ponteiros de cronógrafo dedicados são partes de exibição que ajudam a operá-lo ou lê-lo. Seu número e disposição são específicos do modelo, em vez de características definidoras da função cronógrafo.

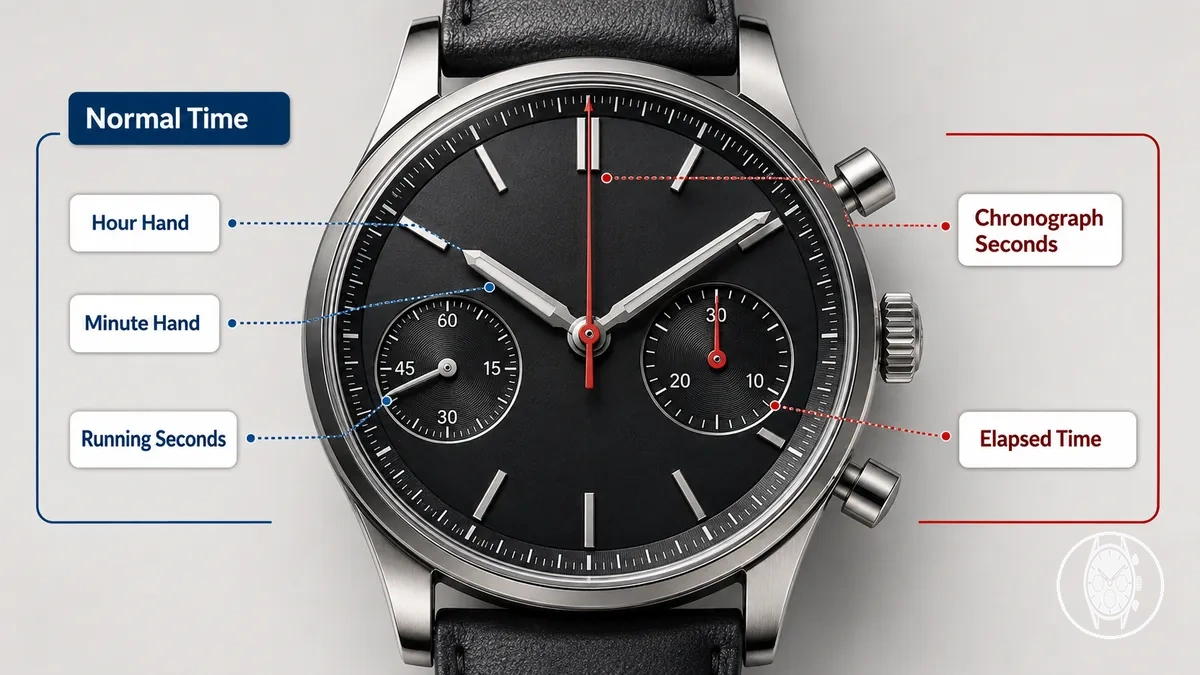

Como a cronometragem do cronógrafo funciona junto com a medição normal do tempo

A cronometragem do cronógrafo pode funcionar junto com a medição normal do tempo porque as duas camadas de cronometragem têm funções de exibição separadas: o ponteiro das horas e o ponteiro dos minutos continuam indicando a hora atual enquanto a camada do cronômetro registra o tempo decorrido. A Seiko especifica esse comportamento simultâneo para seus movimentos de cronógrafo mecânico 8R46 e 8R48, separando a cronometragem do cronômetro da exibição normal do tempo.

Nos Calibres Seiko 8R46 e 8R48, a medição normal do tempo usa o ponteiro das horas, o ponteiro dos minutos e o pequeno ponteiro dos segundos contínuos, enquanto a cronometragem do cronógrafo usa um ponteiro central de segundos do cronógrafo e um contador de minutos do cronômetro com escala de 30 minutos. A Seiko especifica que o 8R46 mede o tempo decorrido por até 30 minutos, enquanto o 8R48 adiciona um ponteiro de horas do cronômetro e mede até 12 horas, demonstrando que a capacidade do contador e os indicadores exibidos dependem do movimento. O contraste abaixo separa as funções das duas camadas de cronometragem sem implicar que todo cronógrafo use a mesma disposição do mostrador.

Função de exibição	Medição normal do tempo	Cronometragem do cronógrafo
Valor exibido	Hora atual	Tempo decorrido
Ponteiros ou indicadores	Ponteiro das horas, ponteiro dos minutos e segundos contínuos	Segundos do cronógrafo e contadores de tempo decorrido dependentes do movimento

Para um exemplo de limite específico do modelo, a Seiko especifica que iniciar o cronômetro 8R46 ou 8R48 inicia o movimento dos indicadores de segundos e minutos do cronógrafo enquanto o movimento continua a medição normal do tempo. Em um relógio funcionando corretamente com este design, iniciar a cronometragem do cronógrafo normalmente altera a exibição do tempo decorrido em vez da exibição da hora e dos minutos; a disposição exata dos indicadores e a capacidade de cronometragem permanecem dependentes do movimento.

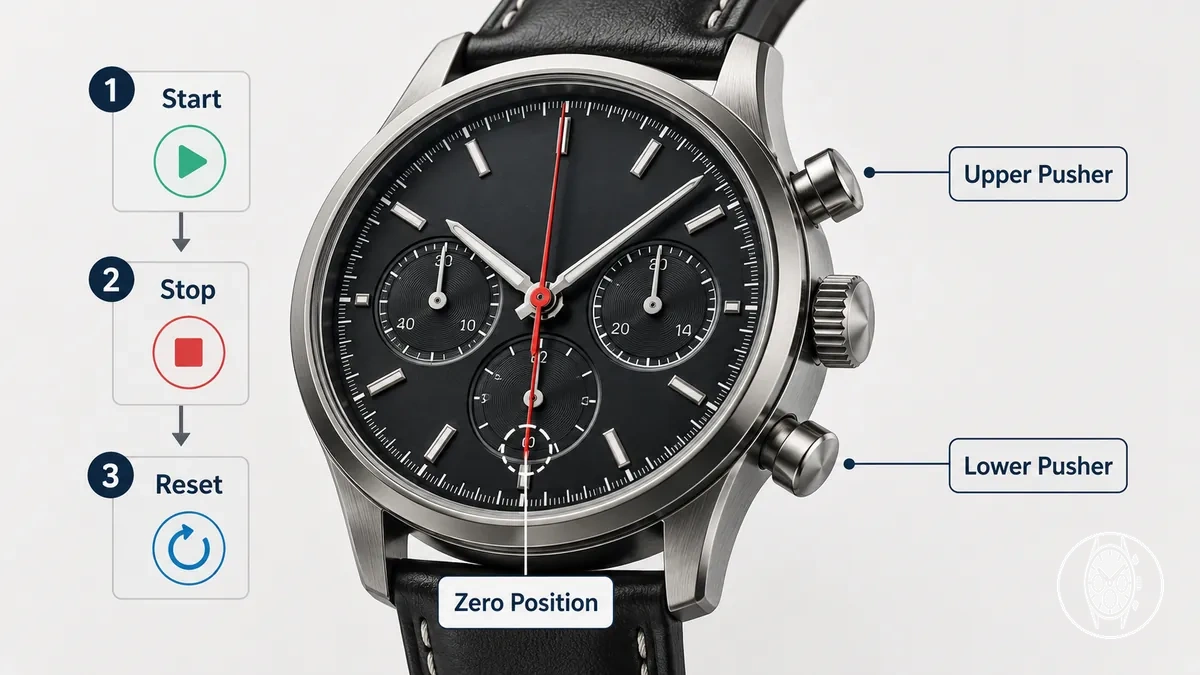

Como os botões iniciam, param e redefinem o cronógrafo

Os botões do cronógrafo controlam o ciclo básico de cronometragem iniciando o tempo decorrido, parando a medição e redefinindo o ponteiro e os contadores do cronógrafo para a posição zero. A Seiko especifica o Botão A para iniciar e parar e o Botão B para redefinir nos Calibres 8R46 e 8R48, enquanto a Citizen especifica um botão superior direito de iniciar/parar e um botão inferior direito de redefinir no Calibre B620, portanto o layout exato dos botões está sujeito a variação de modelo.

Iniciar o cronógrafo move seus indicadores de cronometragem de zero para registrar o tempo decorrido, enquanto parar mantém o intervalo medido para leitura. As instruções da Seiko para 8R46/8R48 fornecem um exemplo numérico no qual o Botão A inicia e para uma medição em 20 minutos e 41 segundos antes do Botão B retornar os indicadores do cronômetro para 0 minutos e 0 segundos.

1. Iniciar a cronometragem: Opere o botão de iniciar/parar do modelo; a Seiko atribui esta ação ao Botão A no 8R46/8R48, enquanto a Citizen atribui ao botão superior direito no B620. O ponteiro do cronógrafo então começa a exibir o tempo decorrido; consulte o manual do usuário do modelo em vez de assumir a mesma posição do botão em outro movimento.
2. Parar a cronometragem: Opere o mesmo botão de iniciar/parar novamente. Os indicadores do cronógrafo param no tempo decorrido medido; o exemplo documentado da Seiko para 8R46/8R48 para em 20 minutos e 41 segundos, enquanto a atribuição normal do controle permanece específica ao movimento.
3. Redefinir para zero: Após parar o cronógrafo, opere o botão de redefinição designado para retornar seus indicadores de cronometragem à posição de redefinição. As instruções da Citizen para B620 especificam o botão inferior direito para redefinir enquanto o cronógrafo está parado, e a Seiko especifica o Botão B no 8R46/8R48 para retornar a exibição do cronômetro para 0 minutos e 0 segundos; como o comportamento de redefinição pode diferir por movimento, a condição de parado antes de redefinir deve ser confirmada no manual do usuário relevante.

Para detalhes de operação além desta sequência básica de botões, incluindo controles para um movimento específico, consulte how to use a chronograph watch.

Iniciar e parar o tempo decorrido

Pressionar um botão inicia o intervalo de cronometragem ativo, fazendo o ponteiro do cronógrafo se mover e acumular tempo decorrido; um segundo pressionamento do controle de iniciar/parar do modelo interrompe o intervalo e mantém o valor medido na exibição parada. A Seiko especifica esse comportamento de iniciar-parar para os Calibres 8R46 e 8R48, onde o Botão A inicia e para o cronômetro, embora o estilo de movimento do ponteiro do cronógrafo e a sensação exata do botão dependam do modelo.

Por exemplo, as instruções de operação da Seiko para os Calibres 8R46 e 8R48 mostram o Botão A iniciando o cronômetro e um segundo pressionamento do Botão A parando-o em 20 minutos e 41 segundos.

Por exemplo, as instruções de operação da Seiko para os Calibres 8R46 e 8R48 mostram o Botão A iniciando o cronômetro e um segundo pressionamento do Botão A parando-o em 20 minutos e 41 segundos. Os indicadores do cronógrafo então permanecem naquele valor de tempo decorrido para leitura, tornando a mudança de um intervalo de cronometragem ativo para uma exibição parada diretamente visível.

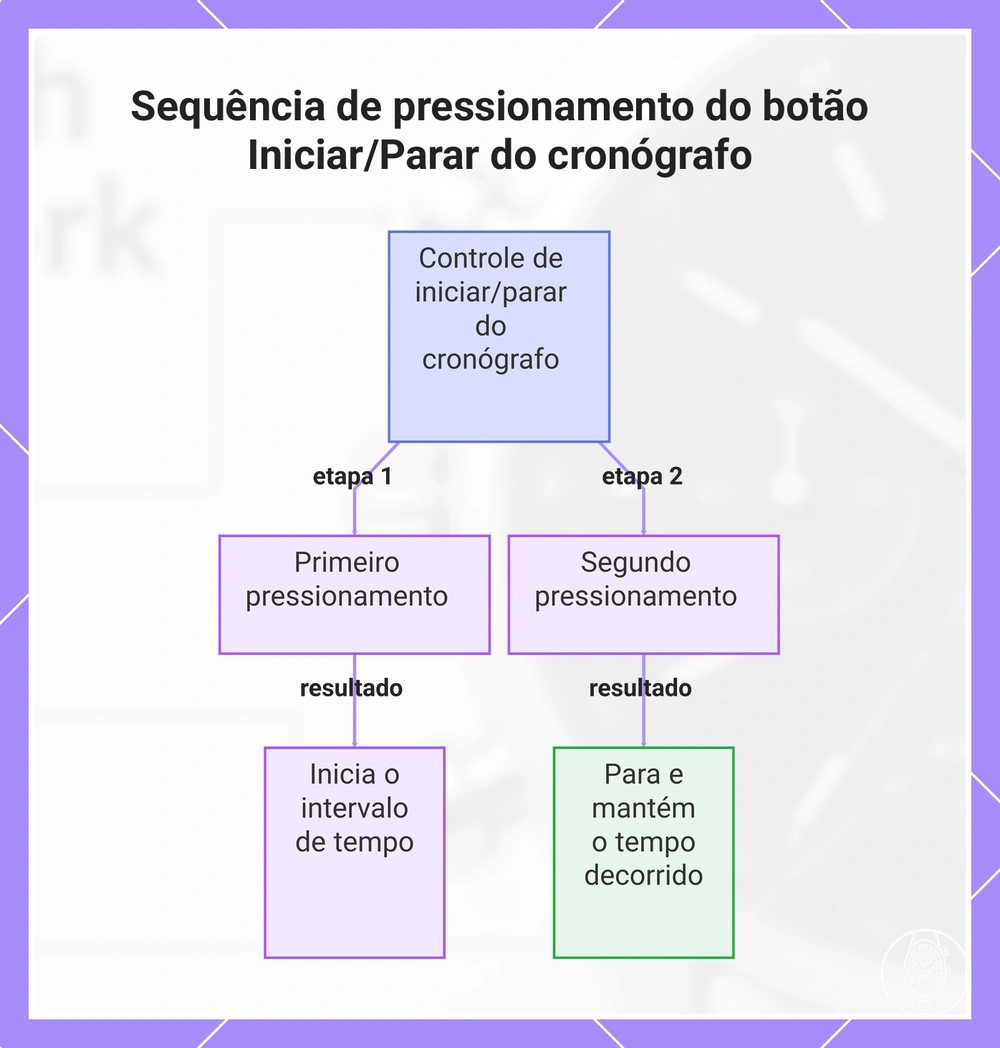

Este gráfico mostra como pressionar o botão A duas vezes controla o cronógrafo: o primeiro pressionamento inicia a cronometragem, o segundo para e mantém o tempo decorrido.

Este gráfico mostra como pressionar o botão A duas vezes controla o cronógrafo: o primeiro pressionamento inicia a cronometragem, o segundo para e mantém o tempo decorrido.

Redefinindo o cronógrafo para zero

A redefinição retorna os indicadores do cronógrafo à posição zero ou inicial ao acionar o botão de redefinição do modelo, após o cronógrafo ser parado, quando o movimento exige essa condição. A Citizen especifica que o Calibre B620 deve estar no estado de cronógrafo parado antes que o botão de redefinição inferior direito seja pressionado, enquanto a Seiko atribui a redefinição do cronômetro ao Botão B nos Calibres 8R46 e 8R48, demonstrando um comportamento dependente do modelo no controle e na sequência de redefinição.

Redefinir a exibição do cronógrafo retorna seus indicadores de tempo decorrido ao alinhamento inicial; isso não ajusta nem altera a exibição normal da hora do relógio.

Cuidado: Confirme o manual do usuário do movimento, pois a atribuição do botão de redefinição, o requisito de parar antes de redefinir e o alinhamento dos indicadores na posição zero podem diferir por modelo. Redefinir a exibição do cronógrafo retorna seus indicadores de tempo decorrido ao alinhamento inicial; isso não ajusta nem altera a exibição normal da hora do relógio.

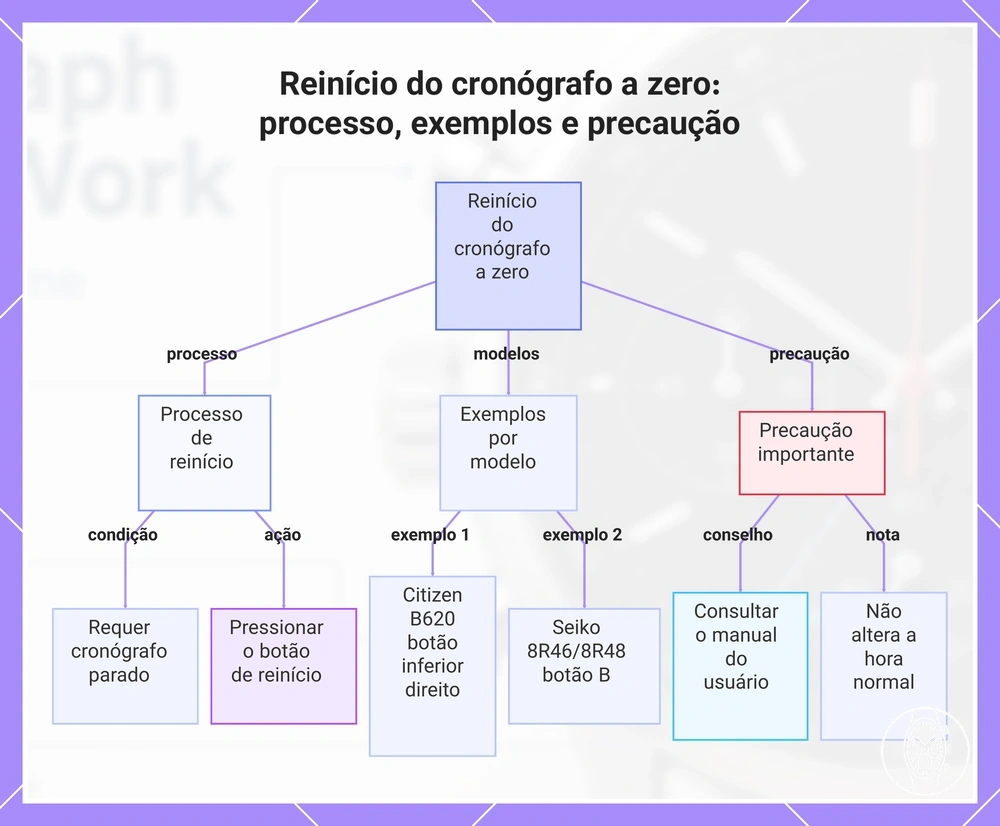

Este gráfico explica o processo de reinício do cronógrafo a zero, incluindo exemplos específicos de modelos e uma precaução importante sobre a consulta ao manual do usuário.

Este gráfico explica o processo de reinício do cronógrafo a zero, incluindo exemplos específicos de modelos e uma precaução importante sobre a consulta ao manual do usuário.

Como os ponteiros e submostradores exibem o tempo decorrido

Os ponteiros e submostradores do cronógrafo convertem o tempo decorrido em valores legíveis separados: o ponteiro de segundos do cronógrafo mostra os segundos decorridos, um contador de minutos mostra os minutos acumulados, um contador de horas mostra as horas acumuladas quando presente, e os segundos contínuos pertencem à medição normal do tempo, não à exibição do cronômetro. Isso cria uma relação clara de parte de exibição → valor medido → condição de leitura.

Isso cria uma relação clara de parte de exibição → valor medido → condição de leitura.

O layout do mostrador depende do modelo, portanto a presença, posição, escala e capacidade de cada contador devem ser interpretadas para o movimento específico, em vez de presumidas a partir do número de submostradores. A Seiko especifica que os Calibres 8R46 e 8R48 usam um ponteiro central de segundos do cronômetro e um ponteiro de minutos do cronômetro de 30 minutos; o 8R48 também inclui um ponteiro de horas do cronômetro para medições de até 12 horas, enquanto um pequeno ponteiro de segundos separado indica os segundos contínuos para a medição normal do tempo.

Parte de exibição	Função de cronometragem	Valor mostrado	Condição de leitura
Ponteiro de segundos do cronógrafo	Indicador de tempo decorrido	Segundos decorridos	Leia sua posição na escala de segundos do cronômetro durante ou após uma medição; a Seiko identifica um ponteiro central separado de segundos do cronômetro nos Calibres 8R46 e 8R48.
Contador de minutos	Contador de tempo decorrido	Minutos acumulados	Leia em sua escala de minutos; a Seiko especifica uma escala de minutos do cronômetro de 30 minutos nos Calibres 8R46 e 8R48.
Contador de horas	Contador de tempo decorrido quando presente	Horas acumuladas	Leia com a indicação de minutos associada; a Seiko especifica um ponteiro de horas do cronômetro no Calibre 8R48 para medições de até 12 horas, enquanto o 8R46 não inclui este contador de horas.
Segundos contínuos	Indicador de medição normal do tempo	Segundos da hora atual	Leia como parte da medição normal do tempo, em vez de adicioná-lo ao tempo decorrido; a Seiko identifica o pequeno ponteiro de segundos separadamente dos indicadores do cronômetro nos Calibres 8R46 e 8R48.

Para um exemplo específico de modelo, as instruções da Seiko para o 8R48 mostram que, quando o ponteiro de horas do cronômetro está na segunda metade de uma hora, 30 minutos são adicionados à leitura do contador de minutos; o exemplo documentado é lido como 6 horas, 50 minutos e 10 segundos. Isso ilustra por que a relação entre ponteiros e submostradores é tão importante quanto o layout físico do mostrador; consulte submostradores e botões do cronógrafo para esclarecimento sobre os componentes individuais de exibição e controle.

Ponteiro de segundos do cronógrafo

O ponteiro de segundos do cronógrafo mostra os segundos decorridos enquanto o cronômetro está ativo e, em movimentos como os Calibres Seiko 8R46 e 8R48, é um ponteiro central que inicia e para com o intervalo de cronometragem; quando a cronometragem para, sua posição na escala do mostrador fornece a leitura parada. A Seiko especifica uma frequência de 28.800 vibrações por hora para esses movimentos, equivalente a 8 vibrações por segundo, enquanto a Citizen especifica um ponteiro de cronógrafo de 1/5 de segundo para o Calibre B620, mostrando que o comportamento do tique depende do modelo. Um ponteiro de segundos do cronógrafo parado após interromper o cronômetro não significa que a medição normal do tempo parou, pois o indicador separado de segundos contínuos continua a servir à exibição normal de segundos do relógio.

Contadores de minutos e horas

Os contadores de minutos e horas acumulam as porções mais longas de um intervalo decorrido: o contador de minutos, ou totalizador de minutos, registra os minutos decorridos em sua escala de submostrador, enquanto um contador de horas, quando presente, registra as horas acumuladas. A Seiko especifica um contador de minutos do cronômetro de 30 minutos para os Calibres 8R46 e 8R48; o Calibre 8R48 também inclui um contador de horas e mede até 12 horas, enquanto o Calibre 8R46 tem um limite de cronômetro de 30 minutos, demonstrando variação de layout específica do modelo.

O limite do contador determina a condição de leitura para intervalos de cronometragem mais longos.

O limite do contador determina a condição de leitura para intervalos de cronometragem mais longos. Nas instruções do Calibre 8R48 da Seiko, por exemplo, o contador de minutos usa uma escala de submostrador de 30 minutos e o totalizador de horas distingue a posição da hora e da meia hora; quando o ponteiro das horas está na segunda metade de uma hora, 30 minutos são adicionados à leitura do contador de minutos, com o exemplo documentado da Seiko produzindo um intervalo decorrido de 6 horas, 50 minutos e 10 segundos. Um relógio cronógrafo masculino sem um contador de horas não pode ser lido por este método específico do 8R48, portanto a escala do mostrador, o limite do contador e as instruções do modelo determinam como o tempo acumulado é interpretado.

Segundos contínuos versus segundos do cronômetro

Os segundos contínuos e os segundos do cronômetro são indicadores de mostrador separados com funções de cronometragem diferentes: os segundos contínuos mostram os segundos da medição normal do tempo e indicam a operação contínua do relógio, enquanto os segundos do cronômetro, mostrados pelo ponteiro de segundos do cronógrafo, medem segundos dentro de uma medição de tempo decorrido. A Seiko especifica essa distinção para os Calibres 8R46 e 8R48 ao identificar um pequeno ponteiro de segundos para a medição normal do tempo e um ponteiro central separado de segundos do cronômetro para a cronometragem do cronógrafo, embora o posicionamento visual e o comportamento do movimento possam variar por modelo.

Segundos contínuos	Segundos do cronômetro
Função de exibição: Medição normal do tempo. Este indicador do mostrador representa a exibição normal de segundos do relógio e auxilia na leitura da hora atual.	Função de exibição: Medição de tempo decorrido. Este indicador do mostrador representa os segundos do cronógrafo durante um intervalo de cronometragem ativo e preserva a leitura parada quando a cronometragem termina.
Interpretação: O movimento do indicador de segundos contínuos está relacionado à operação do relógio, não ao intervalo medido do cronômetro.	Interpretação: Um ponteiro de segundos do cronógrafo parado após a cronometragem representa uma exibição de tempo decorrido interrompida e não deve ser confundido com o indicador de segundos contínuos.

Como o mecanismo do cronógrafo transfere energia e registra intervalos

O mecanismo do cronógrafo transfere energia do movimento para um caminho de cronometragem controlado que registra um intervalo ao conectar energia, controle de iniciar-parar e a exibição do tempo decorrido. Em um cronógrafo mecânico, esse caminho usa um trem de engrenagens e acoplamento físico; em um cronógrafo de quartzo, um circuito processa o comando de cronometragem e controla o sistema de acionamento da exibição, para que o mecanismo possa registrar o tempo decorrido separadamente da medição normal do tempo.

O mecanismo do cronógrafo transfere energia do movimento para um caminho de cronometragem controlado que registra um intervalo ao conectar energia, controle de iniciar-parar e a exibição do tempo decorrido.

Na operação mecânica, o controle de iniciar-parar altera o estado do acoplamento para que o trem de engrenagens do movimento possa acionar o mecanismo de cronometragem do cronógrafo durante um intervalo ativo e desengatar ou interromper a indicação do tempo decorrido quando o intervalo termina, dependendo do design. O sistema de redefinição fornece um estado separado de retorno a zero: uma disposição mecânica comum usa martelos de redefinição atuando em cames em forma de coração para retornar os indicadores do cronógrafo às suas posições iniciais, enquanto um design de quartzo pode usar entrada de botão, um circuito eletrônico e um motor de passo para controlar as funções equivalentes de cronometragem e redefinição. Conceitualmente, o sistema funciona como uma ramificação controlada da fonte de energia do relógio: o movimento fornece energia, o controle determina se essa energia produz a indicação do tempo decorrido, e a exibição registra o intervalo resultante.

O trem de engrenagens exato, acoplamento, disposição das alavancas, circuito, controle do motor de passo e sistema de redefinição não são atributos universais de todo mecanismo de cronógrafo; suas configurações são específicas do movimento, enquanto a função macro compartilhada permanece energia → controle → registro do intervalo → exibição. Cronógrafos mecânicos e de quartzo, consequentemente, alcançam o mesmo resultado funcional por meio de arquiteturas físicas ou eletrônicas diferentes, e a seção dedicada sobre tipos de movimento do cronógrafo explica essas variantes além desta visão geral do mecanismo.

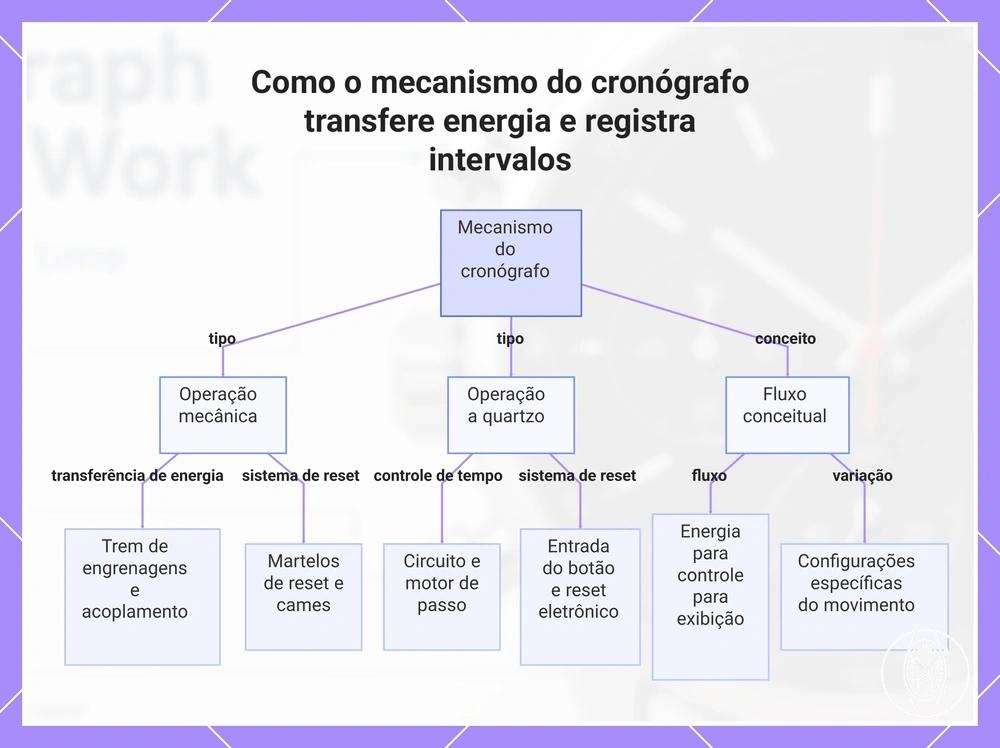

Este gráfico mostra as duas arquiteturas principais (mecânica e de quartzo) e o fluxo conceitual compartilhado de um mecanismo de cronógrafo, explicando como a energia é transferida e os intervalos são registrados.

Este gráfico mostra as duas arquiteturas principais (mecânica e de quartzo) e o fluxo conceitual compartilhado de um mecanismo de cronógrafo, explicando como a energia é transferida e os intervalos são registrados.

Operação do cronógrafo mecânico

Um cronógrafo mecânico usa peças físicas do movimento para engatar, parar e redefinir a cronometragem de intervalo: a mola principal fornece energia mecânica através do trem de engrenagens, e uma embreagem ou outro acoplamento proporciona o engate físico que conecta o mecanismo do cronógrafo a essa transmissão. A explicação técnica da Fratello pelo relojoeiro Henrik Korpola descreve o cronógrafo como retirando energia da mola principal através do trem de força, com ação de alavanca e o sistema de engate controlando se essa energia alcança o mecanismo do cronógrafo.

A disposição física é específica do design: um cronógrafo mecânico pode usar uma roda de colunas ou came como parte de seu sistema de controle, enquanto a embreagem ou acoplamento e a disposição das alavancas determinam o engate e a parada, e um martelo de redefinição atuando em cames em forma de coração pode proporcionar o retorno a zero. A explicação da Fratello identifica construções com roda de colunas e com came como disposições mecânicas distintas e descreve a relação entre o martelo de redefinição e o came em forma de coração; designs integrados e modulares podem organizar essas peças de suporte de forma diferente, portanto esses termos descrevem categorias funcionais, não um layout universal de cronógrafo mecânico.

Operação do cronógrafo de quartzo

Um cronógrafo de quartzo mede o tempo decorrido por meio de controle eletrônico de cronometragem: um oscilador de quartzo fornece o sinal de tempo, o controle do circuito processa esse sinal e a entrada dos botões, e o movimento de quartzo aciona a indicação do tempo decorrido eletronicamente. As especificações técnicas da Seiko para o cronógrafo de quartzo Calibre V192 identificam um oscilador de cristal de 32.768 Hz, um circuito integrado C-MOS contendo circuitos de oscilador, divisor de frequência e acionamento, e três motores de passo, fornecendo um exemplo específico de modelo dessa base de tempo eletrônica e caminho de controle.

Com ponteiros analógicos, um motor de passo converte comandos do circuito em movimento do indicador, enquanto um cronógrafo de quartzo com exibição digital pode usar lógica de exibição em vez da mesma disposição de ponteiros acionados por motor; o comportamento de redefinição é igualmente determinado pelo controle eletrônico e pela configuração de exibição do movimento. No Calibre Seiko V192, por exemplo, os três motores de passo acionam funções de indicador separadas e o cronômetro usa um ponteiro de 1/5 de segundo com capacidade de medição de 60 minutos, ilustrando como um cronógrafo de quartzo analógico converte o sinal de tempo do oscilador e o controle do circuito em tempo decorrido visível, sem implicar que todo cronógrafo de quartzo use a mesma disposição de indicador ou redefinição.

Como o tempo decorrido pode ser lido no mostrador

Leia o tempo decorrido no mostrador combinando os valores parados mostrados pelo ponteiro de segundos do cronógrafo, contador de minutos e contador de horas quando presente. Use as marcações da escala em cada posição do ponteiro parado e siga uma ordem de leitura da maior unidade de tempo decorrido exibida para a menor; a sequência resultante de indicador → valor → condição produz o tempo decorrido final.

O contador de minutos contribui com 20 minutos.

Por exemplo, suponha que o contador de minutos de um cronógrafo tenha uma posição de ponteiro parado de 20 minutos e seu ponteiro de segundos do cronógrafo pare em 41 segundos. O contador de minutos contribui com 20 minutos. O ponteiro de segundos contribui com 41 segundos. Como esses valores são hipotéticos e pertencem ao mesmo intervalo de cronometragem parado, o tempo decorrido combinado é de 20 minutos e 41 segundos.

O ponteiro de segundos contribui com 41 segundos.

Verifique a escala do submostrador e os rótulos do mostrador específico antes de combinar seus valores, pois os contadores disponíveis, suas marcações de escala e suas faixas são específicos do modelo; um contador de horas deve ser incluído na leitura apenas quando o relógio fornecer um para medição de tempo decorrido. As instruções da Seiko para os Calibres 8R46 e 8R48 ilustram essa variação de modelo: ambos usam uma escala de minutos do cronômetro de 30 minutos, enquanto o 8R48 também fornece uma indicação de horas para medições de até 12 horas, portanto suas leituras de tempo decorrido mais longo exigem que a indicação de horas seja interpretada com o contador de minutos, em vez de tratar o submostrador de minutos como um total independente.

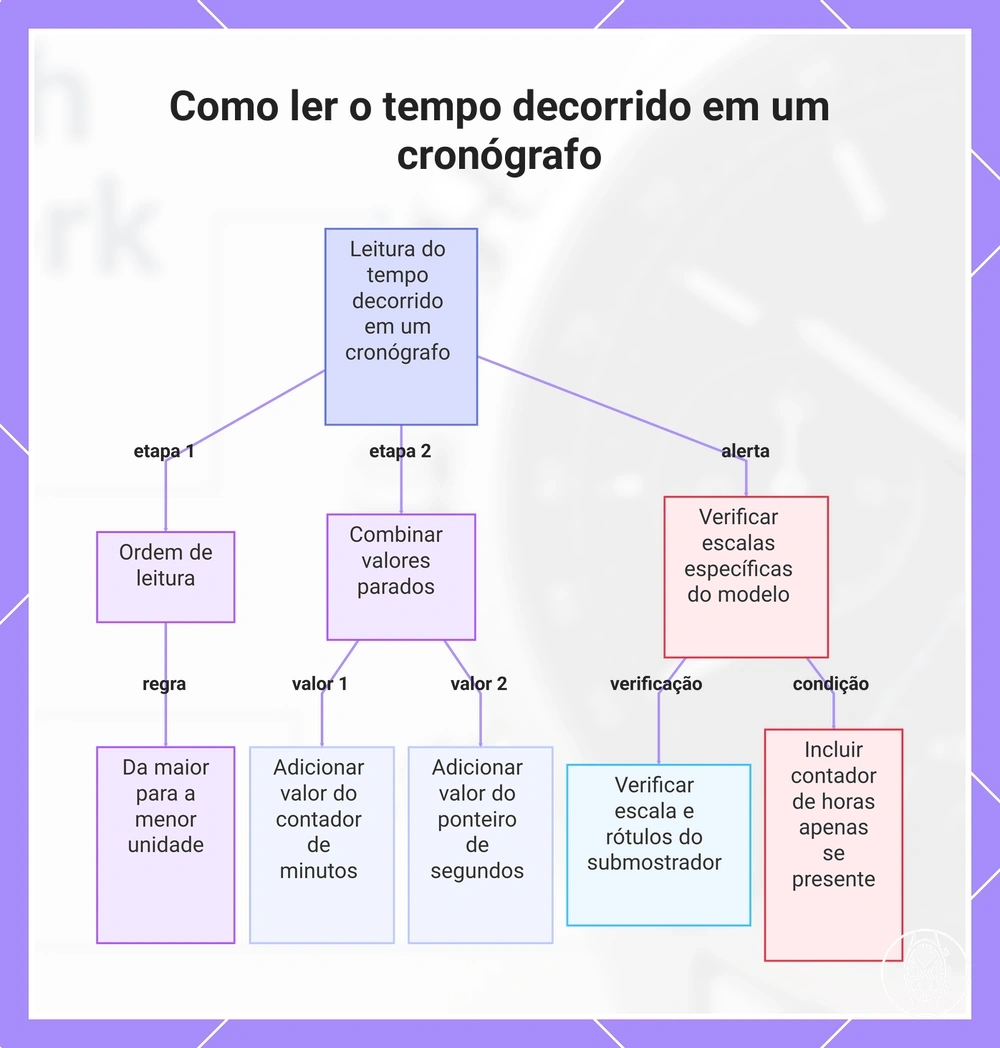

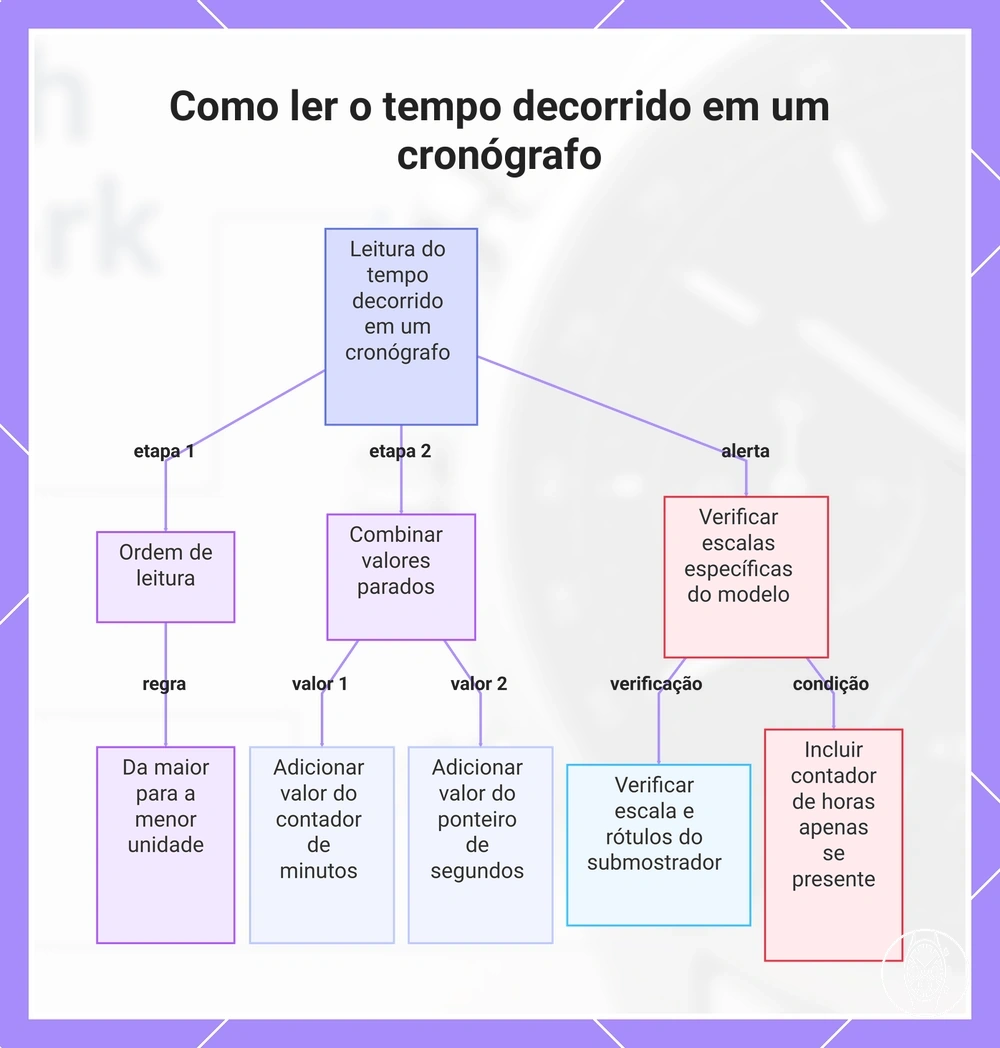

Este gráfico mostra as etapas para ler o tempo decorrido em um cronógrafo, incluindo a combinação de valores parados e a verificação de escalas específicas do modelo.

Este gráfico mostra as etapas para ler o tempo decorrido em um cronógrafo, incluindo a combinação de valores parados e a verificação de escalas específicas do modelo.

Lendo segundos, minutos e horas juntos

Leia o intervalo combinado de um cronógrafo associando cada indicador de cronometragem à sua escala impressa e, em seguida, combinando o valor do ponteiro de segundos, o valor do contador de minutos e o valor do contador de horas quando um contador de horas estiver presente. Por exemplo, suponha que a exibição parada mostre 41 segundos, 20 minutos e 6 horas.

1. Valor do ponteiro de segundos: 41 segundos.
2. Valor do contador de minutos: 20 minutos.
3. Valor do contador de horas: 6 horas, quando o relógio fornece um contador de horas.
4. Intervalo combinado: 6 horas, 20 minutos e 41 segundos.

Este exemplo é ilustrativo, não uma regra para todo layout de mostrador. Antes de combinar valores em um relógio específico, associe cada submostrador à sua escala impressa, pois a presença, posição e faixa dos indicadores de segundos, minutos e horas dependem do modelo.

Lógica de cronometragem da escala taquimétrica

Uma escala taquimétrica usa os segundos decorridos da função de cronometragem para estimar uma taxa sobre uma distância conhecida ou outra unidade fixa; o ponteiro de segundos do cronógrafo fornece a leitura do tempo decorrido, enquanto o taquímetro fornece a leitura de escala correspondente, em vez de cronometrar o intervalo de forma independente. Os critérios são fixos: o tempo decorrido deve ser conhecido e a unidade medida deve ser fixa antes que a leitura da escala possa ser interpretada como uma taxa.

Os critérios são fixos: o tempo decorrido deve ser conhecido e a unidade medida deve ser fixa antes que a leitura da escala possa ser interpretada como uma taxa.

Por exemplo, a Citizen Watch especifica que, quando um cronógrafo registra 45 segundos sobre uma distância conhecida de 1 km, o ponteiro de segundos do cronógrafo aponta para aproximadamente 80 na escala taquimétrica, correspondendo a uma taxa estimada de 80 km/h. As instruções da Citizen aplicam este método taquimétrico a intervalos de até 60 segundos, portanto a interpretação da taxa depende tanto dos segundos decorridos registrados quanto da distância conhecida de 1 km.

O que a função cronógrafo não altera

A função cronógrafo é normalmente uma função adicional para medir o tempo decorrido, em vez de uma substituição da medição normal do tempo, portanto a hora atual continua a ser exibida enquanto a cronometragem está ativa quando o relógio funciona conforme projetado. A Seiko especifica essa operação simultânea para os Calibres 8R46 e 8R48, onde o relógio continua indicando a hora atual enquanto o cronômetro opera; o mesmo limite de função adicional deve ser confirmado para o movimento específico, em vez de presumido para todo modelo.

Um mostrador de data, quando presente, também permanece uma indicação de calendário separada, a menos que as instruções do fabricante especifiquem comportamento diferente; a Citizen documenta a indicação normal de data durante a operação do cronógrafo para o Calibre H50. A resistência à água permanece vinculada à classificação declarada da caixa do relógio e às condições de operação, em vez da presença de um cronógrafo, enquanto o tipo de movimento permanece a configuração mecânica, de quartzo ou outra já existente no relógio. Controles específicos do modelo e limites de cronometragem também permanecem específicos do movimento, portanto um cronógrafo não é automaticamente mais preciso ou adequado para toda tarefa de cronometragem apenas porque a função de cronômetro está presente.

• Hora atual: Normalmente continua junto com a cronometragem do cronógrafo quando o movimento é projetado para operação simultânea de medição do tempo e cronômetro.
• Mostrador de data: Quando presente, permanece uma indicação separada; seu comportamento deve seguir o design de calendário documentado do modelo.
• Resistência à água: A função cronógrafo não estabelece uma classificação de resistência à água; o valor aplicável vem da classificação da caixa e das condições de operação do fabricante.
• Tipo de movimento: Iniciar o cronógrafo não altera o tipo de movimento subjacente nem torna o relógio automaticamente mais preciso; a precisão permanece específica do movimento.
• Controles específicos do modelo: As atribuições dos botões, a capacidade de cronometragem e a adequação para uma tarefa específica de cronometragem dependem do movimento documentado. A Seiko, por exemplo, especifica um limite de cronômetro de 30 minutos para o Calibre 8R46 e de até 12 horas para o Calibre 8R48.

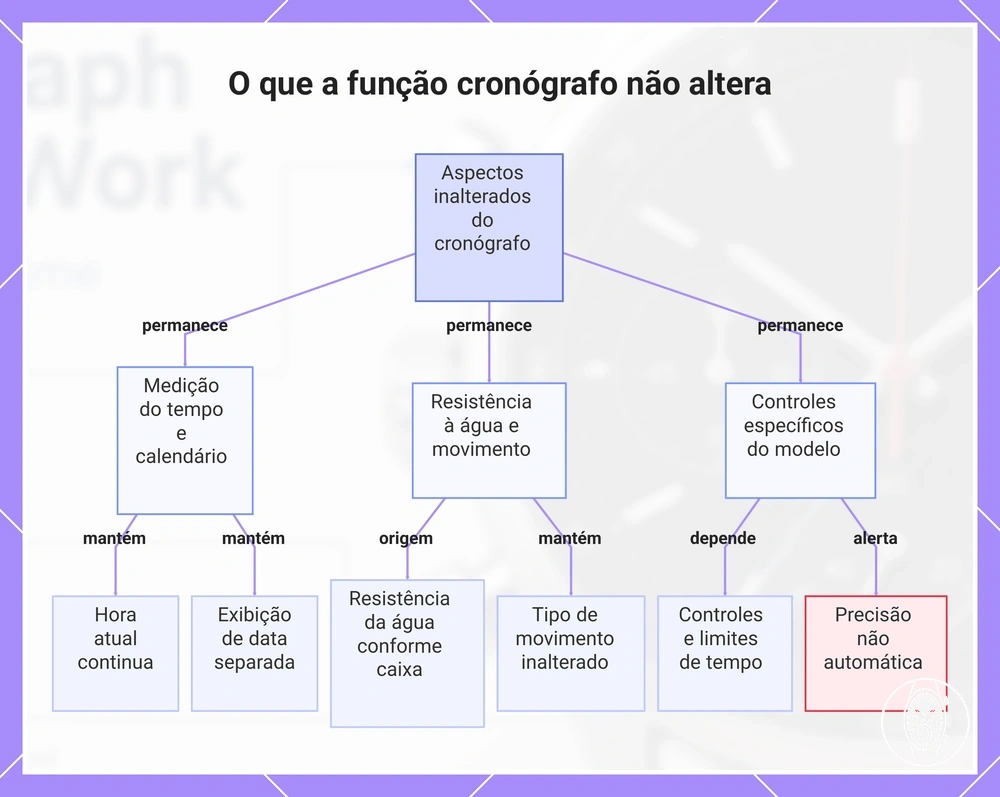

Este gráfico mostra os aspectos que permanecem inalterados quando a função cronógrafo é ativada, incluindo a medição do tempo, exibição da data, resistência à água, tipo de movimento e controles específicos do modelo.
