Cómo funcionan los relojes cronógrafo para hombre
Un reloj cronógrafo para hombre combina la medición normal del tiempo con una función de cronógrafo que opera como un cronómetro mientras el reloj continúa mostrando la hora actual. Seiko define esta función como medir el tiempo transcurrido mientras indica la hora actual, por lo que los relojes cronógrafo para hombre separan la visualización de la hora ordinaria de la medición del tiempo transcurrido.
Un reloj cronógrafo para hombre combina la medición normal del tiempo con una función de cronógrafo que opera como un cronómetro mientras el reloj continúa mostrando la hora actual.
La hora normal se muestra con las agujas de la función horaria del reloj, mientras que el cronógrafo utiliza agujas o contadores dedicados para mostrar el intervalo medido; la disposición exacta depende del modelo. Por ejemplo, Seiko indica que sus movimientos mecánicos 8R46 y 8R48 emplean una aguja central de segundos del cronógrafo y una aguja de minutos del cronógrafo con una escala de 30 minutos, mientras que el 8R48 también utiliza una aguja de horas del cronógrafo y puede medir hasta 12 horas; el 8R46 mide hasta 30 minutos.
Los pulsadores controlan el cronógrafo, las agujas y las subesferas comunican el resultado, y el movimiento proporciona el mecanismo del reloj que impulsa esas funciones.
Los pulsadores controlan el cronógrafo, las agujas y las subesferas comunican el resultado, y el movimiento proporciona el mecanismo del reloj que impulsa esas funciones. En los cronógrafos mecánicos 8R46 y 8R48 de Seiko, el Botón A inicia y detiene la medición, y el Botón B realiza el reinicio a cero; el ejemplo documentado de Seiko registra un tiempo transcurrido de 20 minutos 41 segundos utilizando la secuencia de inicio, parada y reinicio. Los cronógrafos mecánicos y de cuarzo pueden emplear diferentes mecanismos y disposiciones de visualización, por lo que estas asignaciones de control y contadores deben considerarse específicas del modelo y no universales.
Un taquímetro también depende del modelo y no es esencial para la función de cronógrafo: Seiko documenta modelos de cronógrafo sin taquímetro y señala que su posición puede variar según el diseño del modelo cuando está presente. El principio de funcionamiento sigue siendo la relación entre la hora normal, la medición del tiempo transcurrido, los controles, las pantallas y el movimiento; el ajuste, los procedimientos de reinicio más allá de la operación básica, la alineación de las agujas y la resolución de problemas requieren las instrucciones del reloj o movimiento correspondiente.
Tabla de contenidos

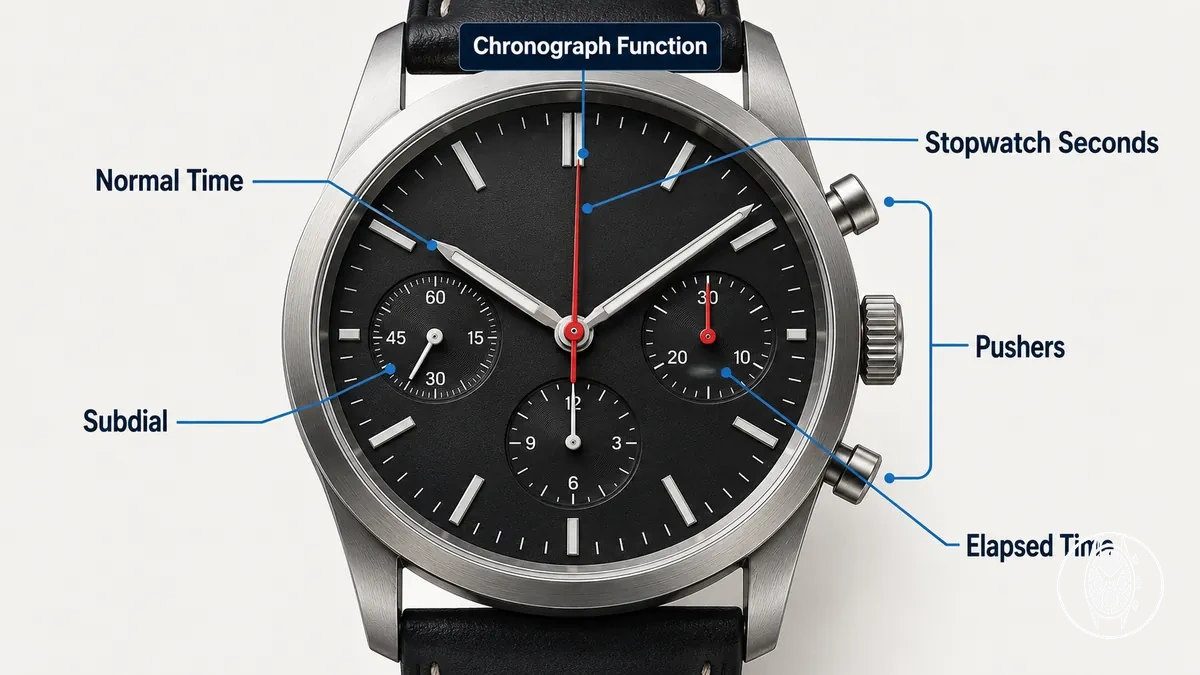

Qué hace la función de cronógrafo en un reloj de hombre
La función de cronógrafo es una función de cronómetro integrada en un reloj que puede seguir mostrando la hora normal mientras se mide un intervalo independiente. Su función explícita es la medición del tiempo transcurrido.
Su función explícita es la medición del tiempo transcurrido.
La función de cronógrafo mide el intervalo entre el inicio y la detención del temporizador, mientras que la esfera del reloj sigue mostrando la hora normal con sus agujas de horas y minutos. Dependiendo del modelo, agujas de cronógrafo dedicadas y subesferas o contadores muestran los segundos, minutos u horas transcurridos, mientras que los pulsadores proporcionan los controles para iniciar, detener y reiniciar la visualización de la medición. Esta separación entre la función de medición y sus controles y visualizaciones también aclara qué significa un reloj cronógrafo.
El cronógrafo es la función en sí misma; los pulsadores son partes de control, mientras que las subesferas, los contadores y las agujas de cronógrafo dedicadas son partes de visualización que ayudan a operarlo o leerlo. Su número y disposición son específicos del modelo, no características definitorias de la función de cronógrafo.

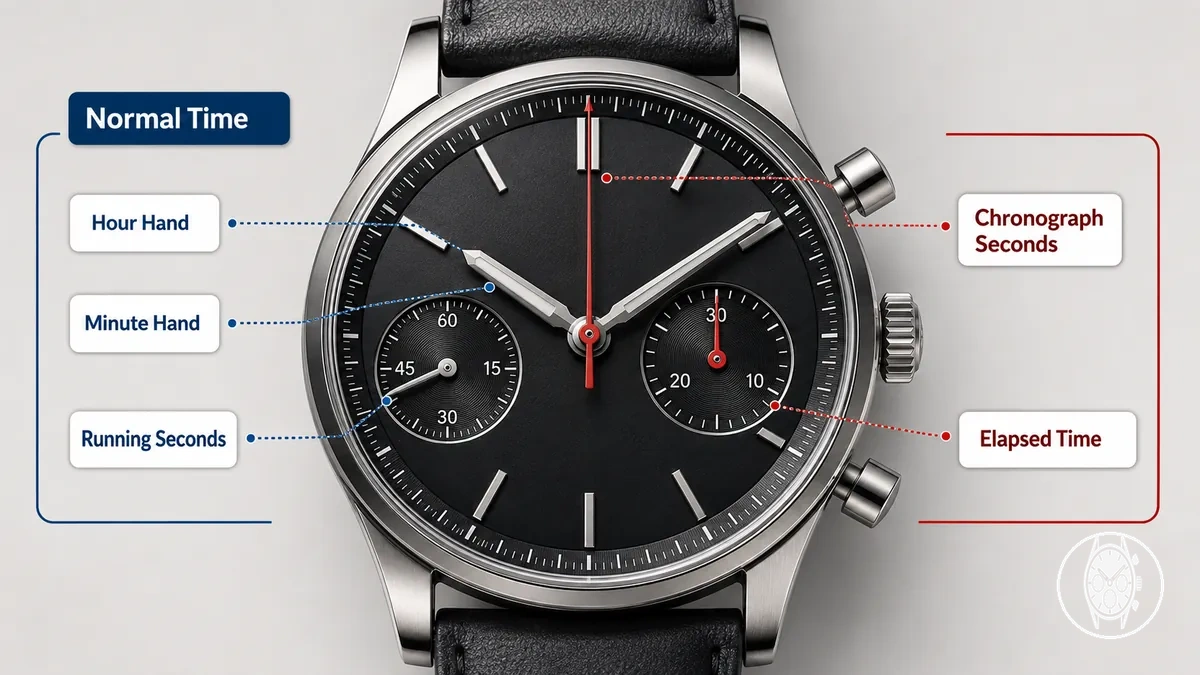

Cómo la medición del cronógrafo funciona junto con la indicación de la hora normal
La medición del cronógrafo puede funcionar junto con la indicación de la hora normal porque las dos capas de medición tienen funciones de visualización separadas: la aguja de horas y la aguja de minutos continúan indicando la hora actual mientras que la capa del cronómetro registra el tiempo transcurrido. Seiko especifica este comportamiento simultáneo para sus movimientos de cronógrafo mecánico 8R46 y 8R48, separando la medición del cronógrafo de la indicación de la hora normal.
En los calibres Seiko 8R46 y 8R48, la indicación de la hora normal utiliza la aguja de horas, la aguja de minutos y el segundero pequeño, mientras que la medición del cronógrafo utiliza una aguja central de segundos del cronógrafo y un contador de minutos del cronógrafo con una escala de 30 minutos. Seiko especifica que el 8R46 mide el tiempo transcurrido hasta 30 minutos, mientras que el 8R48 añade una aguja de horas del cronógrafo y mide hasta 12 horas, lo que demuestra que la capacidad del contador y los indicadores mostrados dependen del movimiento. El contraste siguiente separa las funciones de las dos capas de medición sin implicar que todo cronógrafo emplee la misma disposición de la esfera.
| Función de la visualización | Indicación de la hora normal | Medición del cronógrafo |
|---|---|---|
| Valor mostrado | Hora actual | Tiempo transcurrido |
| Agujas o indicadores | Aguja de horas, aguja de minutos y segundero | Segundos del cronógrafo y contadores de tiempo transcurrido según el movimiento |
Como ejemplo de límite específico del modelo, Seiko especifica que al iniciar el cronógrafo de sus movimientos 8R46 o 8R48 se inicia el movimiento de los indicadores de segundos y minutos del cronógrafo, mientras que el movimiento continúa con la indicación de la hora normal. En un reloj que funciona correctamente con este diseño, iniciar la medición del cronógrafo cambia la visualización del tiempo transcurrido en lugar de la visualización de la hora; la disposición exacta de los indicadores y la capacidad de medición siguen dependiendo del movimiento.

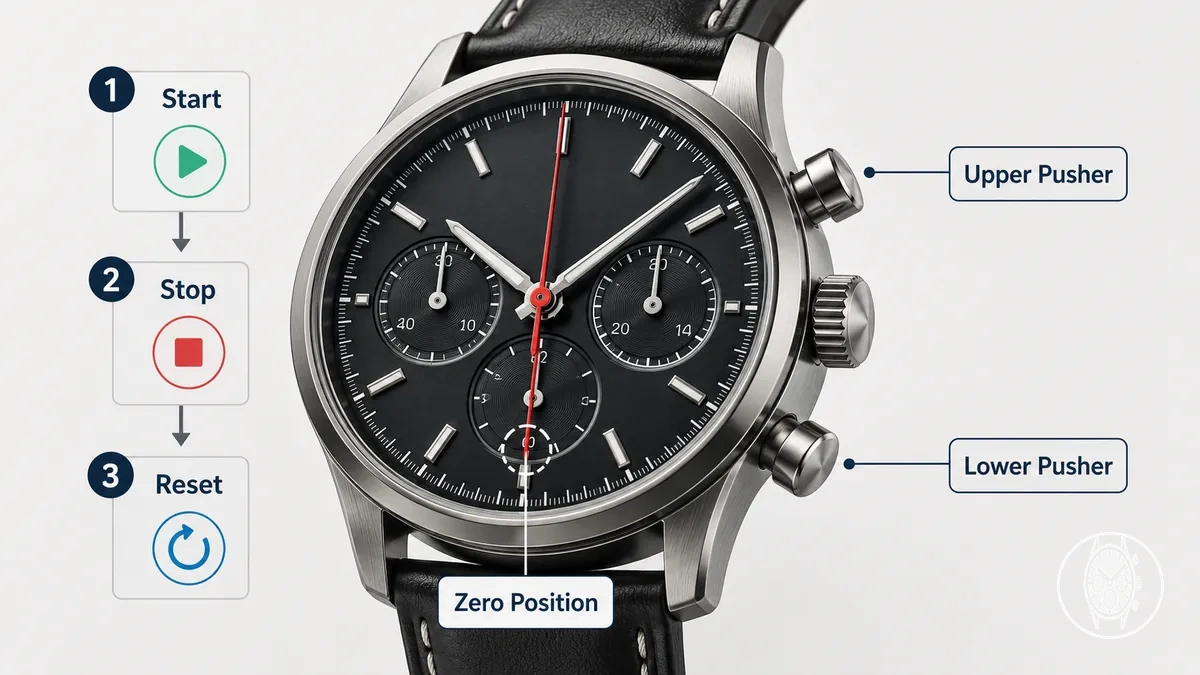

Cómo los pulsadores inician, detienen y reinician el cronógrafo
Los pulsadores del cronógrafo controlan el ciclo básico de medición al iniciar el tiempo transcurrido, detener la medición y reiniciar la aguja del cronógrafo y los contadores a la posición cero. Seiko especifica el Botón A para inicio y parada y el Botón B para reinicio en los calibres 8R46 y 8R48, mientras que Citizen especifica un botón de inicio/parada superior derecho y un botón de reinicio inferior derecho en el calibre B620, por lo que la disposición exacta de los botones está sujeta a variaciones según el modelo.
Iniciar el cronógrafo mueve sus indicadores de medición desde cero para registrar el tiempo transcurrido, mientras que detenerlo mantiene el intervalo medido para su lectura. Las instrucciones de Seiko para los calibres 8R46/8R48 ofrecen un ejemplo numérico en el que el Botón A inicia y detiene una medición en 20 minutos 41 segundos antes de que el Botón B devuelva los indicadores del cronógrafo a 0 minutos 0 segundos.
- Iniciar la medición: Accione el pulsador de inicio/parada del modelo; Seiko asigna esta acción al Botón A en los calibres 8R46/8R48, mientras que Citizen lo asigna al botón superior derecho en el B620. La aguja del cronógrafo comienza entonces a mostrar el tiempo transcurrido; consulte el manual del usuario del modelo en lugar de asumir la misma posición del pulsador en otro movimiento.
- Detener la medición: Accione el mismo pulsador de inicio/parada nuevamente. Los indicadores del cronógrafo se detienen en el tiempo transcurrido medido; el ejemplo documentado de Seiko para los calibres 8R46/8R48 se detiene en 20 minutos 41 segundos, mientras que la asignación de control normal sigue siendo específica del movimiento.
- Reiniciar a cero: Después de detener el cronógrafo, accione el pulsador de reinicio asignado para devolver sus indicadores de medición a su posición de reinicio. Las instrucciones de Citizen para el B620 especifican el botón inferior derecho para el reinicio mientras el cronógrafo está detenido, y Seiko especifica el Botón B en los calibres 8R46/8R48 para devolver su visualización del cronógrafo a 0 minutos 0 segundos; dado que el comportamiento de reinicio puede diferir según el movimiento, la condición de detención antes del reinicio debe confirmarse en el manual del usuario correspondiente.
Para obtener detalles de funcionamiento más allá de esta secuencia básica de pulsadores, incluidos los controles para un movimiento específico, consulte how to use a chronograph watch.
Inicio y detención del tiempo transcurrido
Una pulsación del pulsador inicia el intervalo de medición activo, haciendo que la aguja del cronógrafo se mueva y acumule tiempo transcurrido; una segunda pulsación del control de inicio/parada del modelo detiene el intervalo y mantiene el valor medido en la visualización detenida. Seiko especifica este comportamiento de inicio y parada para los calibres 8R46 y 8R48, donde el Botón A inicia y detiene el cronógrafo, aunque el estilo de movimiento de la aguja del cronógrafo y la sensación exacta del botón dependen del modelo.
Por ejemplo, las instrucciones de funcionamiento de Seiko para los calibres 8R46 y 8R48 muestran que el Botón A inicia el cronógrafo y una segunda pulsación del Botón A lo detiene en 20 minutos 41 segundos.
Por ejemplo, las instrucciones de funcionamiento de Seiko para los calibres 8R46 y 8R48 muestran que el Botón A inicia el cronógrafo y una segunda pulsación del Botón A lo detiene en 20 minutos 41 segundos. Los indicadores del cronógrafo permanecen entonces en ese valor de tiempo transcurrido para su lectura, haciendo que el cambio de un intervalo de medición activo a una visualización detenida sea directamente visible.

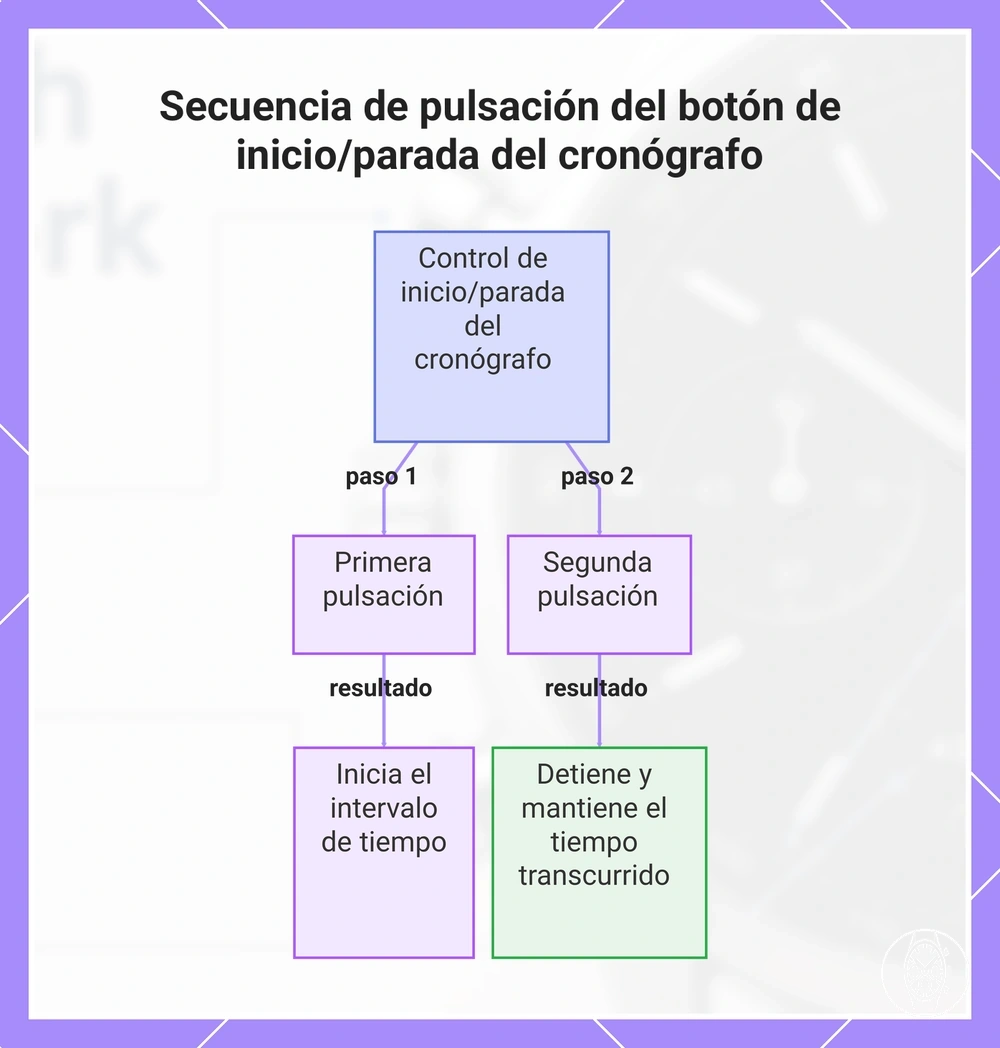

Este gráfico muestra cómo pulsar dos veces el botón A controla el cronógrafo: la primera pulsación inicia el cronometraje, la segunda lo detiene y mantiene el tiempo transcurrido.
Este gráfico muestra cómo pulsar dos veces el botón A controla el cronógrafo: la primera pulsación inicia el cronometraje, la segunda lo detiene y mantiene el tiempo transcurrido.
Reinicio del cronógrafo a cero
El reinicio devuelve los indicadores del cronógrafo a su posición cero o posición de inicio al accionar el pulsador de reinicio del modelo después de que el cronógrafo se haya detenido, cuando el movimiento requiere esa condición. Citizen especifica que el calibre B620 debe estar en estado de cronógrafo detenido antes de presionar su botón de reinicio inferior derecho, mientras que Seiko asigna el reinicio del cronógrafo al Botón B en los calibres 8R46 y 8R48, lo que demuestra un comportamiento dependiente del modelo en el control y la secuencia de reinicio.
El reinicio de la visualización del cronógrafo devuelve sus indicadores de tiempo transcurrido a su alineación inicial; no ajusta ni cambia la visualización de la hora normal del reloj.
Precaución: Confirme el manual del usuario del movimiento, ya que la asignación del pulsador de reinicio, el requisito de detención antes del reinicio y la alineación de los indicadores en la posición cero pueden diferir según el modelo. El reinicio de la visualización del cronógrafo devuelve sus indicadores de tiempo transcurrido a su alineación inicial; no ajusta ni cambia la visualización de la hora normal del reloj.

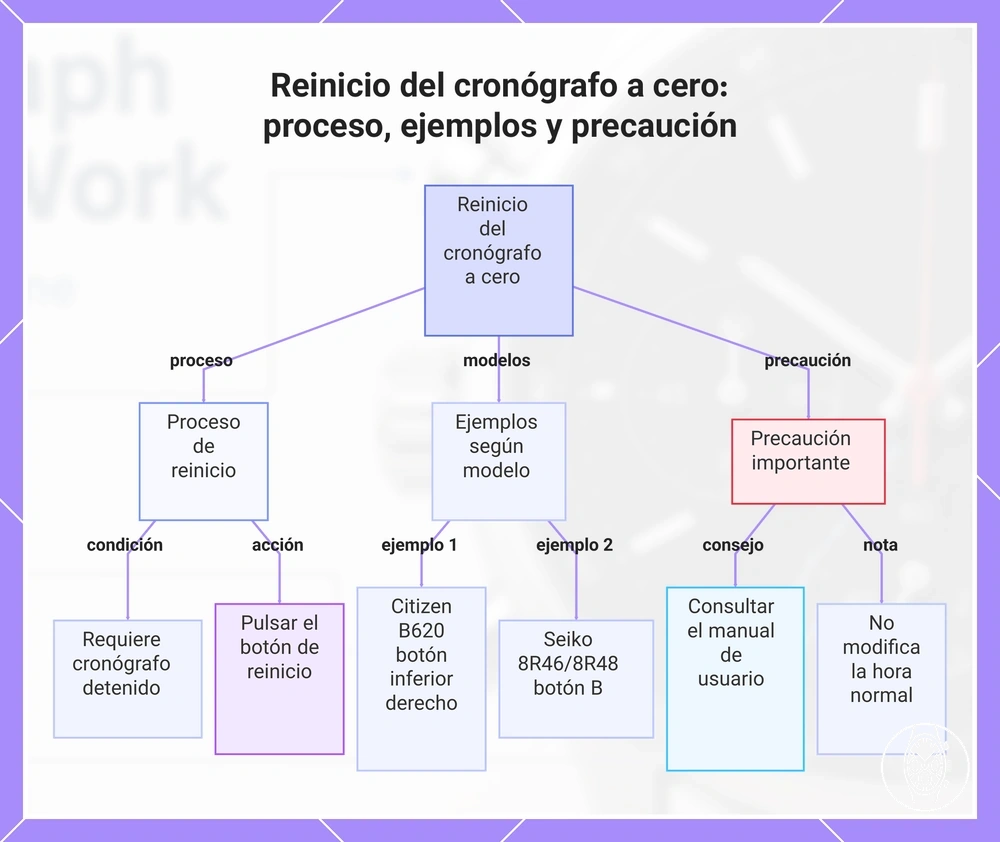

Este gráfico explica el proceso de reinicio del cronógrafo a cero, incluye ejemplos específicos de modelos y una precaución importante sobre la consulta del manual de usuario.
Este gráfico explica el proceso de reinicio del cronógrafo a cero, incluye ejemplos específicos de modelos y una precaución importante sobre la consulta del manual de usuario.
Cómo las agujas y las subesferas muestran el tiempo transcurrido
Las agujas y las subesferas del cronógrafo convierten el tiempo transcurrido en valores legibles separados: la aguja de segundos del cronógrafo muestra los segundos transcurridos, un contador de minutos muestra los minutos acumulados, un contador de horas muestra las horas acumuladas donde está presente, y el segundero pertenece a la indicación de la hora normal, no a la visualización del cronógrafo. Esto crea una relación clara de parte de visualización → valor medido → condición de lectura.
Esto crea una relación clara de parte de visualización → valor medido → condición de lectura.
La disposición de la esfera depende del modelo, por lo que la presencia, posición, escala y capacidad de cada contador deben interpretarse para el movimiento específico en lugar de asumirse a partir del número de subesferas. Seiko especifica que los calibres 8R46 y 8R48 utilizan una aguja central de segundos del cronógrafo y una aguja de minutos del cronógrafo con una escala de 30 minutos; el 8R48 incluye una aguja de horas del cronógrafo para mediciones de hasta 12 horas, mientras que un segundero pequeño independiente indica los segundos para la hora normal.
| Parte de visualización | Función de medición | Valor mostrado | Condición de lectura |
|---|---|---|---|
| Aguja de segundos del cronógrafo | Indicador de tiempo transcurrido | Segundos transcurridos | Lea su posición en la escala de segundos del cronógrafo durante o después de una medición; Seiko identifica una aguja central de segundos del cronógrafo separada en los calibres 8R46 y 8R48. |
| Contador de minutos | Contador de tiempo transcurrido | Minutos acumulados | Lea contra su escala de minutos; Seiko especifica una escala de minutos del cronógrafo de 30 minutos en los calibres 8R46 y 8R48. |
| Contador de horas | Contador de tiempo transcurrido donde está presente | Horas acumuladas | Lea con la indicación de minutos asociada; Seiko especifica una aguja de horas del cronógrafo en el calibre 8R48 para mediciones de hasta 12 horas, mientras que el 8R46 no incluye este contador de horas. |
| Segundero | Indicador de la hora normal | Segundos de la hora actual | Lea como parte de la hora normal en lugar de añadirlo al tiempo transcurrido; Seiko identifica el segundero pequeño por separado de los indicadores del cronógrafo en los calibres 8R46 y 8R48. |
Como ejemplo específico de un modelo, las instrucciones de Seiko para el 8R48 muestran que cuando la aguja de horas del cronógrafo está en la segunda mitad de una hora, se añaden 30 minutos a la lectura del contador de minutos; el ejemplo documentado se lee como 6 horas 50 minutos 10 segundos. Esto ilustra por qué la relación entre las agujas y las subesferas es tan importante como su disposición física en la esfera; consulte subesferas y botones del cronógrafo para obtener una aclaración de las partes individuales de visualización y control.
Aguja de segundos del cronógrafo
La aguja de segundos del cronógrafo muestra los segundos transcurridos mientras el cronógrafo está activo y, en movimientos como los calibres Seiko 8R46 y 8R48, es una aguja central que se inicia y se detiene con el intervalo de medición; cuando la medición se detiene, su posición en la escala de la esfera proporciona la lectura detenida. Seiko especifica una frecuencia de 28.800 vibraciones por hora para estos movimientos, equivalente a 8 vibraciones por segundo, mientras que Citizen especifica una aguja de cronógrafo de 1/5 de segundo para el calibre B620, lo que demuestra que el comportamiento del avance depende del modelo. Una aguja de segundos del cronógrafo estacionaria después de detener el cronógrafo no significa que la indicación de la hora normal se haya detenido, porque el indicador de segundos independiente continúa sirviendo a la visualización de segundos ordinaria del reloj.
Contadores de minutos y horas
Los contadores de minutos y horas acumulan las porciones más largas de un intervalo transcurrido: el contador de minutos, o totalizador de minutos, registra los minutos transcurridos en su escala de subesfera, mientras que un contador de horas, cuando está presente, registra las horas acumuladas. Seiko especifica un contador de minutos del cronógrafo de 30 minutos para los calibres 8R46 y 8R48; el calibre 8R48 incluye un contador de horas y mide hasta 12 horas, mientras que el calibre 8R46 tiene un límite de cronógrafo de 30 minutos, lo que demuestra una variación de disposición específica del modelo.
El límite del contador determina la condición de lectura para intervalos de medición más largos.
El límite del contador determina la condición de lectura para intervalos de medición más largos. En las instrucciones de Seiko para el calibre 8R48, por ejemplo, el contador de minutos utiliza una escala de subesfera de 30 minutos y el totalizador de horas distingue la posición de la hora y la media hora; cuando la aguja de horas está en la segunda mitad de una hora, se añaden 30 minutos a la lectura del contador de minutos, y el ejemplo documentado de Seiko produce un intervalo transcurrido de 6 horas 50 minutos 10 segundos. Un reloj cronógrafo para hombre sin contador de horas no puede leerse mediante este método específico del 8R48, por lo que la escala de la esfera, el límite del contador y las instrucciones del modelo determinan cómo se interpreta el tiempo acumulado.
Segundero frente a segundos del cronógrafo
El segundero y los segundos del cronógrafo son indicadores de esfera separados con diferentes funciones de medición: el segundero muestra los segundos de la hora normal e indica el funcionamiento continuo del reloj, mientras que los segundos del cronógrafo, mostrados por la aguja de segundos del cronógrafo, miden segundos dentro de una medición de tiempo transcurrido. Seiko especifica esta distinción para los calibres 8R46 y 8R48 al identificar un segundero pequeño para la hora normal y una aguja central de segundos del cronógrafo separada para la medición del cronógrafo, aunque la colocación visual y el comportamiento del movimiento pueden variar según el modelo.
| Segundero | Segundos del cronógrafo |
|---|---|
| Función de visualización: Hora normal. Este indicador de esfera representa la visualización de segundos ordinaria del reloj y ayuda a leer la hora actual. | Función de visualización: Medición del tiempo transcurrido. Este indicador de esfera representa los segundos del cronógrafo durante un intervalo de medición activo y conserva la lectura detenida cuando la medición finaliza. |
| Interpretación: El movimiento del indicador de segundero se relaciona con el funcionamiento del reloj, no con el intervalo medido del cronógrafo. | Interpretación: Una aguja de segundos del cronógrafo estacionaria después de detener la medición representa una visualización de tiempo transcurrido detenida y no debe confundirse con el indicador de segundero. |
Cómo el mecanismo del cronógrafo transfiere energía y registra intervalos
El mecanismo del cronógrafo transfiere la energía del movimiento a una ruta de medición controlada que registra un intervalo al conectar la energía, el control de inicio y parada y la visualización del tiempo transcurrido. En un cronógrafo mecánico, esta ruta utiliza un tren de engranajes y un acoplamiento físico; en un cronógrafo de cuarzo, un circuito procesa la orden de medición y controla el sistema que impulsa la visualización, por lo que el mecanismo puede registrar el tiempo transcurrido de forma independiente de la hora normal.
En el funcionamiento mecánico, el control de inicio y parada cambia el estado del acoplamiento para que el tren de engranajes del movimiento pueda impulsar el mecanismo de medición del cronógrafo durante un intervalo activo y desacoplar o detener la indicación del tiempo transcurrido cuando el intervalo finaliza, según el diseño. El sistema de reinicio proporciona un estado de retorno a cero independiente: una disposición mecánica común utiliza martillos de reinicio que actúan sobre levas en forma de corazón para devolver los indicadores del cronógrafo a sus posiciones iniciales, mientras que un diseño de cuarzo puede utilizar la entrada de un botón, un circuito electrónico y un motor paso a paso para controlar las funciones equivalentes de medición y reinicio. Conceptualmente, el sistema funciona como una rama controlada desde la fuente de energía del reloj: el movimiento suministra energía, el control determina si esa energía produce una indicación de tiempo transcurrido y la visualización registra el intervalo resultante.
El tren de engranajes, el acoplamiento, la disposición de las palancas, el circuito, el control del motor paso a paso y el sistema de reinicio exactos no son atributos universales de todo mecanismo de cronógrafo; sus configuraciones son específicas del movimiento, mientras que la función macro compartida sigue siendo energía → control → registro del intervalo → visualización. Los cronógrafos mecánicos y de cuarzo alcanzan por tanto el mismo resultado funcional a través de arquitecturas físicas o electrónicas diferentes, y la sección dedicada a los tipos de movimiento del cronógrafo explica esas variantes más allá de esta visión general del mecanismo.

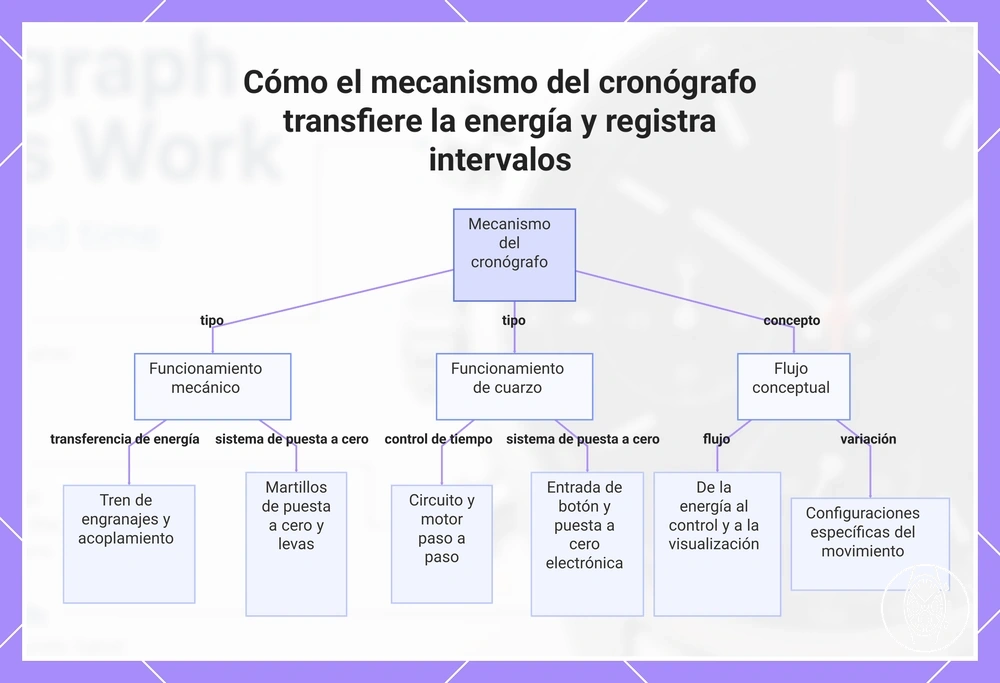

Este gráfico muestra las dos arquitecturas principales (mecánica y de cuarzo) y el flujo conceptual compartido de un mecanismo de cronógrafo, explicando cómo se transfiere la energía y se registran los intervalos.
Este gráfico muestra las dos arquitecturas principales (mecánica y de cuarzo) y el flujo conceptual compartido de un mecanismo de cronógrafo, explicando cómo se transfiere la energía y se registran los intervalos.
Funcionamiento del cronógrafo mecánico
Un cronógrafo mecánico utiliza piezas de movimiento físicas para activar, detener y reiniciar la medición de intervalos: el muelle real suministra energía mecánica a través del tren de engranajes, y un embrague u otro acoplamiento proporciona la conexión física que vincula el mecanismo del cronógrafo con esa transmisión. La explicación técnica de Fratello, realizada por el relojero Henrik Korpola, describe el cronógrafo como un sistema que toma energía del muelle real a través del tren de ruedas, y la acción de las palancas y el sistema de acoplamiento determinan si esa energía llega al mecanismo del cronógrafo.
La disposición física es específica del diseño: un cronógrafo mecánico puede utilizar una rueda de columnas o una leva como parte de su sistema de control, mientras que el embrague o acoplamiento y la disposición de las palancas determinan la activación y la detención, y un martillo de reinicio que actúa sobre levas en forma de corazón puede proporcionar el retorno a cero. La explicación de Fratello identifica las construcciones con rueda de columnas y con control por leva como disposiciones mecánicas distintas y describe la relación entre el martillo de reinicio y la leva en forma de corazón; los diseños integrados y modulares pueden disponer estas piezas de apoyo de manera diferente, por lo que estos términos describen categorías funcionales en lugar de una disposición universal de cronógrafo mecánico.
Funcionamiento del cronógrafo de cuarzo
Un cronógrafo de cuarzo mide el tiempo transcurrido mediante un control de medición electrónico: un oscilador de cuarzo proporciona la señal de medición, el control del circuito procesa esa señal y la entrada del botón, y el movimiento de cuarzo impulsa la indicación del tiempo transcurrido electrónicamente. Las especificaciones técnicas de Seiko para el cronógrafo de cuarzo Calibre V192 identifican un oscilador de cristal de 32.768 Hz, un circuito integrado C-MOS que contiene los circuitos de oscilador, divisor de frecuencia y excitación, y tres motores paso a paso, proporcionando un ejemplo específico de esta base de tiempo electrónica y ruta de control.
Con agujas analógicas, un motor paso a paso convierte las órdenes del circuito en movimiento del indicador, mientras que un cronógrafo de cuarzo con pantalla digital puede utilizar lógica de visualización en lugar de la misma disposición de agujas accionadas por motor; el comportamiento de reinicio está determinado de igual manera por el control electrónico y la configuración de visualización del movimiento. En el Calibre V192 de Seiko, por ejemplo, los tres motores paso a paso accionan funciones de indicador separadas y el cronógrafo utiliza una aguja de 1/5 de segundo con una capacidad de medición de 60 minutos, lo que ilustra cómo un cronógrafo de cuarzo analógico convierte la señal de medición del oscilador y el control del circuito en tiempo transcurrido visible sin implicar que todo cronógrafo de cuarzo utilice la misma disposición de indicador o reinicio.
Cómo se puede leer el tiempo transcurrido desde la esfera
Lea el tiempo transcurrido desde la esfera combinando los valores detenidos que muestran la aguja de segundos del cronógrafo, el contador de minutos y el contador de horas cuando está presente. Utilice las marcas de la escala en cada posición de aguja detenida y siga un orden de lectura desde la unidad de tiempo transcurrido más grande hasta la más pequeña; la secuencia resultante de indicador → valor → condición produce el tiempo transcurrido final.
Dado que estos valores son hipotéticos y pertenecen al mismo intervalo de medición detenido, el tiempo transcurrido combinado es de 20 minutos 41 segundos.
Por ejemplo, suponga que el contador de minutos de un cronógrafo tiene una posición de aguja detenida de 20 minutos y su aguja de segundos del cronógrafo se detiene en 41 segundos. El contador de minutos aporta 20 minutos. La aguja de segundos aporta 41 segundos. Dado que estos valores son hipotéticos y pertenecen al mismo intervalo de medición detenido, el tiempo transcurrido combinado es de 20 minutos 41 segundos.
Por ejemplo, suponga que el contador de minutos de un cronógrafo tiene una posición de aguja detenida de 20 minutos y su aguja de segundos del cronógrafo se detiene en 41 segundos.
Compruebe la escala de la subesfera y las etiquetas de la esfera específica antes de combinar sus valores, ya que los contadores disponibles, sus marcas de escala y sus rangos son específicos del modelo; un contador de horas debe incluirse en la lectura solo cuando el reloj proporcione uno para la medición del tiempo transcurrido. Las instrucciones de Seiko para los calibres 8R46 y 8R48 ilustran esta variación de modelo: ambos utilizan una escala de minutos del cronógrafo de 30 minutos, mientras que el 8R48 también proporciona una indicación de horas para mediciones de hasta 12 horas, por lo que sus lecturas de tiempo transcurrido más largas requieren que la indicación de horas se interprete junto con el contador de minutos, en lugar de tratar la subesfera de minutos como un total independiente.

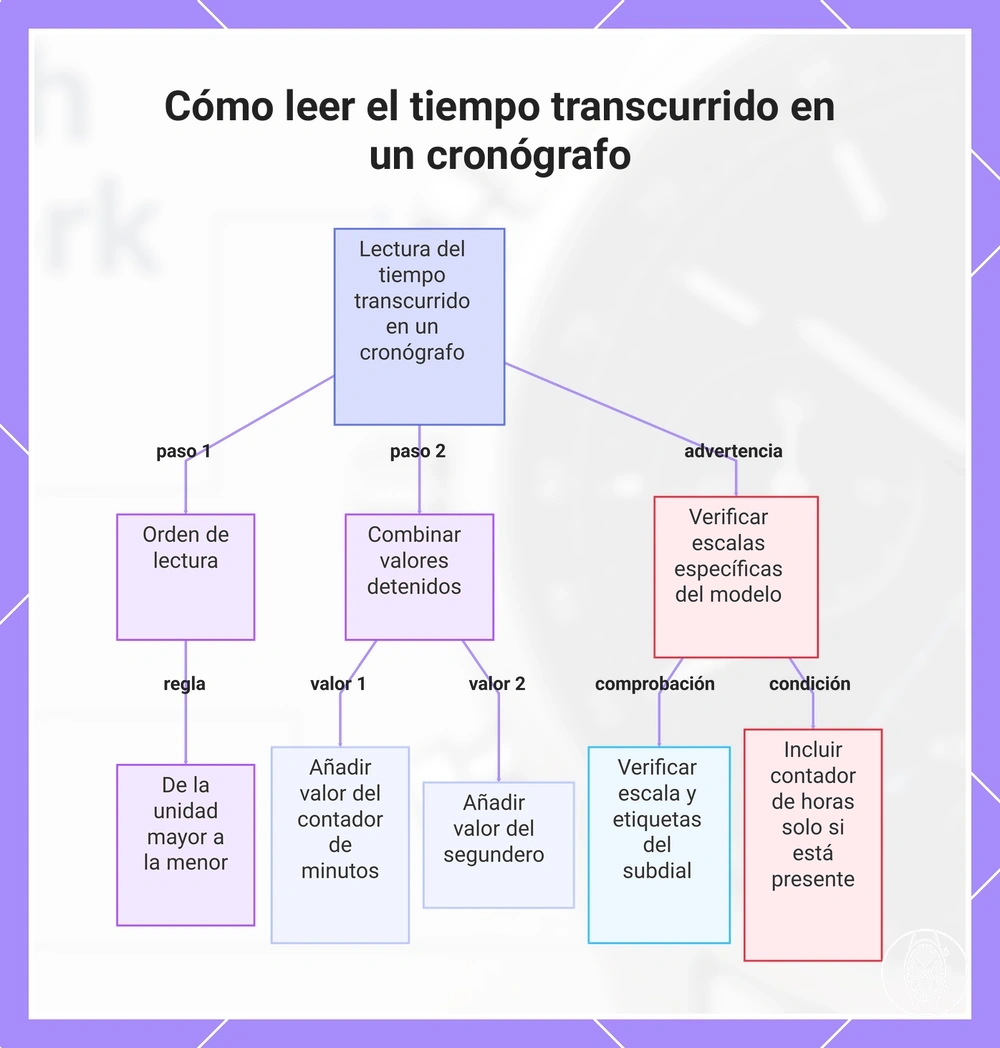

Este gráfico muestra los pasos para leer el tiempo transcurrido en un cronógrafo, incluyendo la combinación de valores detenidos y la verificación de escalas específicas del modelo.
Este gráfico muestra los pasos para leer el tiempo transcurrido en un cronógrafo, incluyendo la combinación de valores detenidos y la verificación de escalas específicas del modelo.
Lectura conjunta de segundos, minutos y horas
Lea el intervalo combinado de un cronógrafo emparejando cada indicador de medición con su escala impresa y luego combinando el valor de la aguja de segundos, el valor del contador de minutos y el valor del contador de horas cuando este esté presente. Por ejemplo, suponga que la visualización detenida muestra 41 segundos, 20 minutos y 6 horas.
- Valor de la aguja de segundos: 41 segundos.
- Valor del contador de minutos: 20 minutos.
- Valor del contador de horas: 6 horas, cuando el reloj proporciona un contador de horas.
- Intervalo combinado: 6 horas 20 minutos 41 segundos.
Este ejemplo es ilustrativo, no una regla para toda disposición de esfera. Antes de combinar valores en un reloj específico, empareje cada subesfera con su escala impresa, ya que la presencia, posición y rango de los indicadores de segundos, minutos y horas dependen del modelo.
Lógica de la escala taquimétrica
Una escala taquimétrica utiliza los segundos transcurridos de la función de medición para estimar una velocidad sobre una distancia conocida u otra unidad fija; la aguja de segundos del cronógrafo proporciona la lectura del tiempo transcurrido, mientras que el taquímetro ofrece la lectura de escala correspondiente, sin medir el intervalo de forma independiente. Los criterios son fijos: el tiempo transcurrido debe conocerse y la unidad medida debe ser fija antes de que la lectura de la escala pueda interpretarse como una velocidad.
Los criterios son fijos: el tiempo transcurrido debe conocerse y la unidad medida debe ser fija antes de que la lectura de la escala pueda interpretarse como una velocidad.
Por ejemplo, Citizen Watch especifica que cuando un cronógrafo registra 45 segundos sobre una distancia conocida de 1 km, la aguja de segundos del cronógrafo señala aproximadamente 80 en la escala taquimétrica, lo que corresponde a una velocidad estimada de 80 km/h. Las instrucciones de Citizen aplican este método del taquímetro a intervalos de hasta 60 segundos, por lo que la interpretación de la velocidad depende tanto de los segundos transcurridos registrados como de la distancia conocida de 1 km.
Qué no cambia la función de cronógrafo
La función de cronógrafo es normalmente una función añadida para medir el tiempo transcurrido, no un reemplazo de la indicación de la hora normal, por lo que la hora actual sigue mostrándose mientras la medición está activa cuando el reloj funciona según lo diseñado. Seiko especifica este funcionamiento simultáneo para los calibres 8R46 y 8R48, donde el reloj continúa indicando la hora actual mientras el cronógrafo opera; este mismo límite de función añadida debe confirmarse para el movimiento específico en lugar de asumirse para cada modelo.
Un indicador de fecha, cuando está presente, también sigue siendo una indicación de calendario independiente a menos que las instrucciones del fabricante especifiquen un comportamiento diferente; Citizen documenta la indicación de fecha normal durante el funcionamiento del cronógrafo para el calibre H50. La resistencia al agua sigue vinculada a la clasificación de la caja del reloj y a las condiciones de funcionamiento indicadas, no a la presencia de un cronógrafo, mientras que el tipo de movimiento sigue siendo la configuración mecánica, de cuarzo u otra existente del reloj. Los controles y límites de medición específicos del modelo también siguen siendo específicos del movimiento, por lo que un cronógrafo no es automáticamente más preciso ni adecuado para toda tarea de medición solo por la presencia de la función de cronógrafo.
- Hora actual: Normalmente continúa junto con la medición del cronógrafo cuando el movimiento está diseñado para la indicación horaria y el funcionamiento del cronógrafo simultáneos.
- Indicación de fecha: Cuando está presente, sigue siendo una indicación independiente; su comportamiento debe seguir el diseño del calendario documentado del modelo.
- Resistencia al agua: La función de cronógrafo no establece un índice de resistencia al agua; el valor aplicable proviene de la clasificación de la caja y de las condiciones de funcionamiento del fabricante.
- Tipo de movimiento: Iniciar el cronógrafo no cambia el tipo de movimiento subyacente ni hace que el reloj sea automáticamente más preciso; la precisión sigue siendo específica del movimiento.
- Controles específicos del modelo: Las asignaciones de los botones, la capacidad de medición y la idoneidad para una tarea de medición particular dependen del movimiento documentado. Seiko, por ejemplo, especifica un límite de cronógrafo de 30 minutos para el calibre 8R46 y de hasta 12 horas para el calibre 8R48.

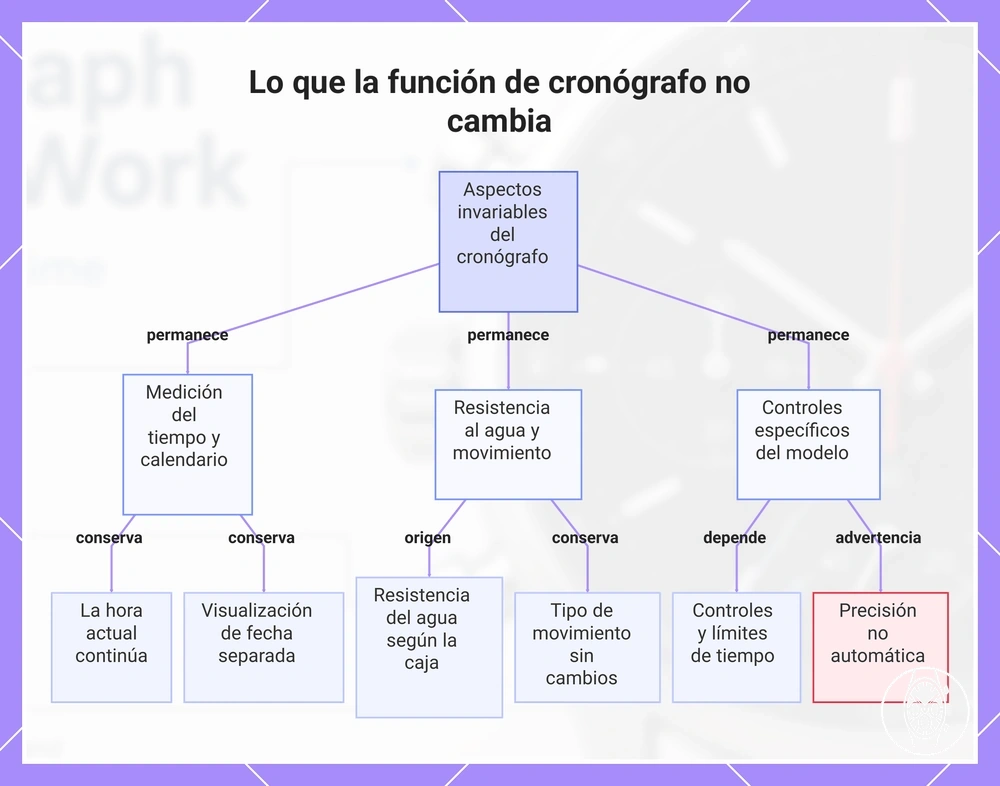

Este gráfico muestra los aspectos que permanecen sin cambios al activar la función de cronógrafo, incluidos la medición del tiempo, la visualización de la fecha, la resistencia al agua, el tipo de movimiento y los controles específicos del modelo.
