Configuración del reloj cronógrafo para hombre y uso del cronógrafo

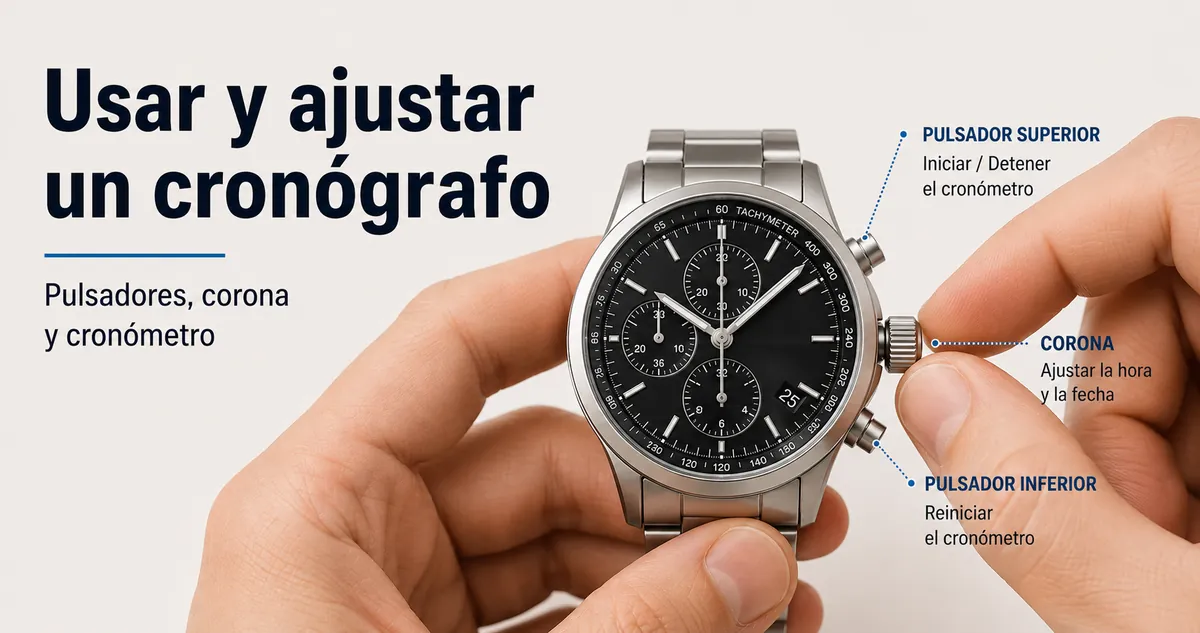

Un reloj cronógrafo para hombre se ajusta normalmente usando la corona para el ajuste normal de la hora o la fecha, identificando los pulsadores y subesferas, y luego usando la secuencia de inicio, parada y reinicio específica del modelo para la función de cronógrafo. Seiko especifica que su cronógrafo 8R46 mide el tiempo transcurrido hasta 30 minutos, mientras que el 8R48 mide hasta 12 horas; en ambos movimientos, el botón A inicia y detiene la medición y el botón B reinicia el cronógrafo. Estos valores ilustran por qué la configuración, la capacidad de tiempo transcurrido y el comportamiento de los controles deben obtenerse del manual de instrucciones del movimiento específico y no tratarse como universales.

Antes de usar la función de cronometraje, identifique qué hacen la corona, los pulsadores y las subesferas en el reloj que tiene delante.

Antes de usar la función de cronometraje, identifique qué hacen la corona, los pulsadores y las subesferas en el reloj que tiene delante. En los movimientos 8R46 y 8R48 de Seiko, la primera posición de la corona ajusta la fecha y la segunda posición ajusta la hora, mientras que el segundero central del cronógrafo y los contadores de tiempo transcurrido muestran el resultado del cronógrafo; Seiko también indica que la posición y el diseño de la visualización pueden variar según el modelo. Esa variación entre modelos es relevante en los men's chronograph watches, porque no debe asumirse que una posición de la corona o una secuencia de pulsadores documentada para un movimiento sea válida para otro.

El uso seguro del cronógrafo comienza con la pantalla y los controles en el estado inicial requerido antes de iniciar la medición.

El uso seguro del cronógrafo comienza con la pantalla y los controles en el estado inicial requerido antes de iniciar la medición. Seiko indica a los usuarios de los movimientos 8R46 y 8R48 que confirmen que el segundero central del cronógrafo está en la posición 0 y que lo reinicien con el botón B si es necesario; Seiko también especifica que el cronógrafo no puede usarse cuando la indicación de reserva de marcha es inferior a 10 horas en estos movimientos. En términos prácticos, confirme la alineación a cero, identifique las subesferas de minutos u horas transcurridas y verifique la condición de funcionamiento del modelo antes de presionar un pulsador.

En términos prácticos, confirme la alineación a cero, identifique las subesferas de minutos u horas transcurridas y verifique la condición de funcionamiento del modelo antes de presionar un pulsador.

Un reinicio normal y una recalibración son acciones diferentes: el reinicio devuelve la pantalla del cronógrafo correctamente alineada a su referencia cero después de la medición, mientras que la recalibración corrige una aguja que permanece desalineada después del reinicio. Citizen especifica para su movimiento B620 que corregir una aguja de segundos del cronógrafo desalineada requiere sacar la corona dos pasos, mantener presionado el botón superior derecho durante 2 segundos, ajustar el segundero del cronógrafo a 0 segundos, volver a presionar la corona y completar el proceso con el botón inferior derecho. Use el manual de instrucciones específico cuando el reinicio no restaure la alineación a cero, porque esa secuencia de recalibración es específica del movimiento y no un procedimiento general de cronógrafo.

Tabla de contenidos⌄

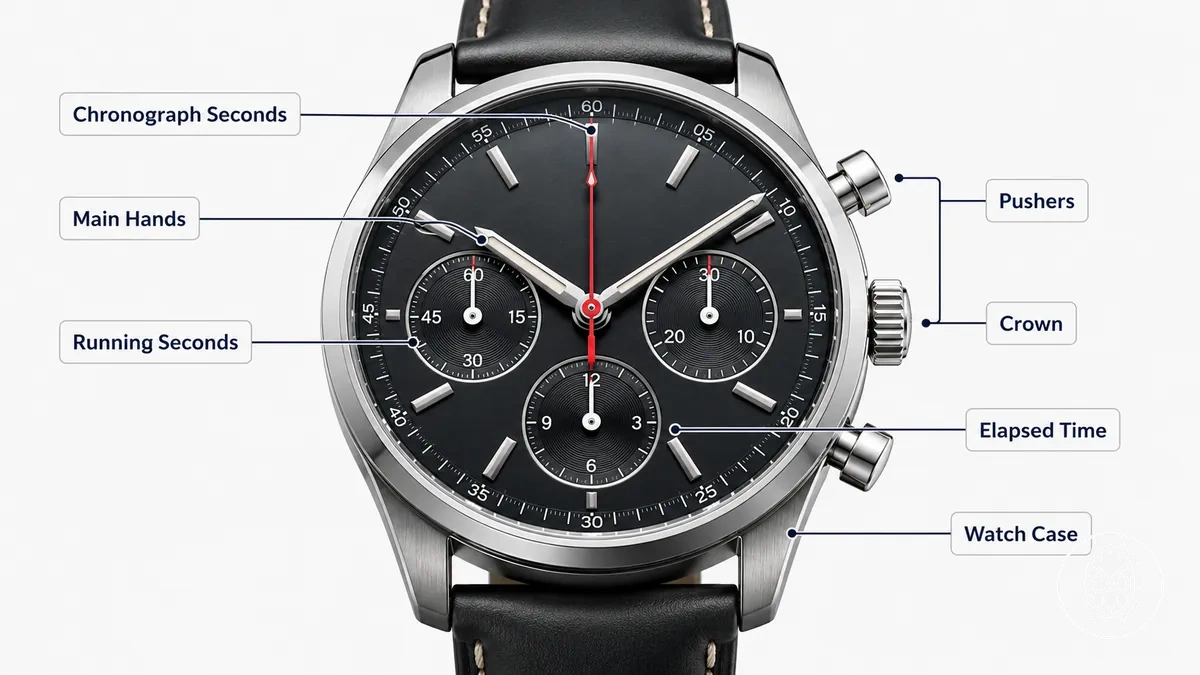

Controles del cronógrafo y partes de la esfera necesarias antes del uso

Los controles y las partes de la esfera que se deben identificar antes de usar un reloj cronógrafo son la caja del reloj, la corona, los pulsadores, las agujas principales, el segundero del cronógrafo, la indicación de segundos continuos y las subesferas de tiempo transcurrido. Estas partes tienen funciones distintas: la corona realiza las funciones de ajuste asignadas, los pulsadores ejecutan las acciones del cronógrafo asignadas, las agujas principales muestran la hora normal, y las indicaciones del cronógrafo muestran los segundos continuos o el tiempo transcurrido medido según la disposición documentada del reloj.

El 8R46 registra hasta 30 minutos de tiempo transcurrido, mientras que el 8R48 registra hasta 12 horas, lo que ilustra cómo los contadores de la esfera disponibles y el rango de medición cambian según el movimiento.

Identifique la corona, los pulsadores, las agujas principales y las subesferas antes de iniciar el cronógrafo, porque sus funciones asignadas determinan qué control inicia, detiene o reinicia la medición y qué indicación registra el tiempo transcurrido. Seiko especifica para sus movimientos 8R46 y 8R48 que el botón A inicia y detiene el cronógrafo y el botón B lo reinicia; Seiko también identifica un segundero central del cronógrafo y una aguja de minutos del cronógrafo en ambos movimientos, con una aguja de horas del cronógrafo adicional en el 8R48. El 8R46 registra hasta 30 minutos de tiempo transcurrido, mientras que el 8R48 registra hasta 12 horas, lo que ilustra cómo los contadores de la esfera disponibles y el rango de medición cambian según el movimiento.

Los segundos continuos y los contadores de tiempo transcurrido deben distinguirse por su función y no por la posición de la subesfera. Rotary especifica para su Sport Chronograph GB05450/59 que la subesfera a las 6 marca los segundos continuos, la subesfera a las 9 registra los minutos transcurridos, la subesfera a las 3 muestra la hora en formato 24 horas, y el segundero principal del cronógrafo registra los segundos transcurridos; por ejemplo, un contador de minutos transcurridos en 4 minutos con el segundero del cronógrafo en 8 segundos representa un tiempo transcurrido ilustrativo de 4 minutos y 8 segundos. Las funciones detalladas del cronógrafo y las subesferas deben coincidir con las marcas y el manual de instrucciones del reloj específico, y no deducirse solo de la posición de la subesfera.

Los segundos continuos y los contadores de tiempo transcurrido deben distinguirse por su función y no por la posición de la subesfera.

La caja del reloj contiene la corona, los pulsadores y las indicaciones de la esfera, pero la variación entre modelos significa que su disposición detallada y su relación operativa no son una disposición garantizada en todos los cronógrafos. El límite práctico antes del uso es identificar cada control e indicación visible a partir del manual de instrucciones; la relación subyacente entre esas partes pertenece a cómo funcionan los relojes cronógrafo y no a esta visión general de identificación de controles.

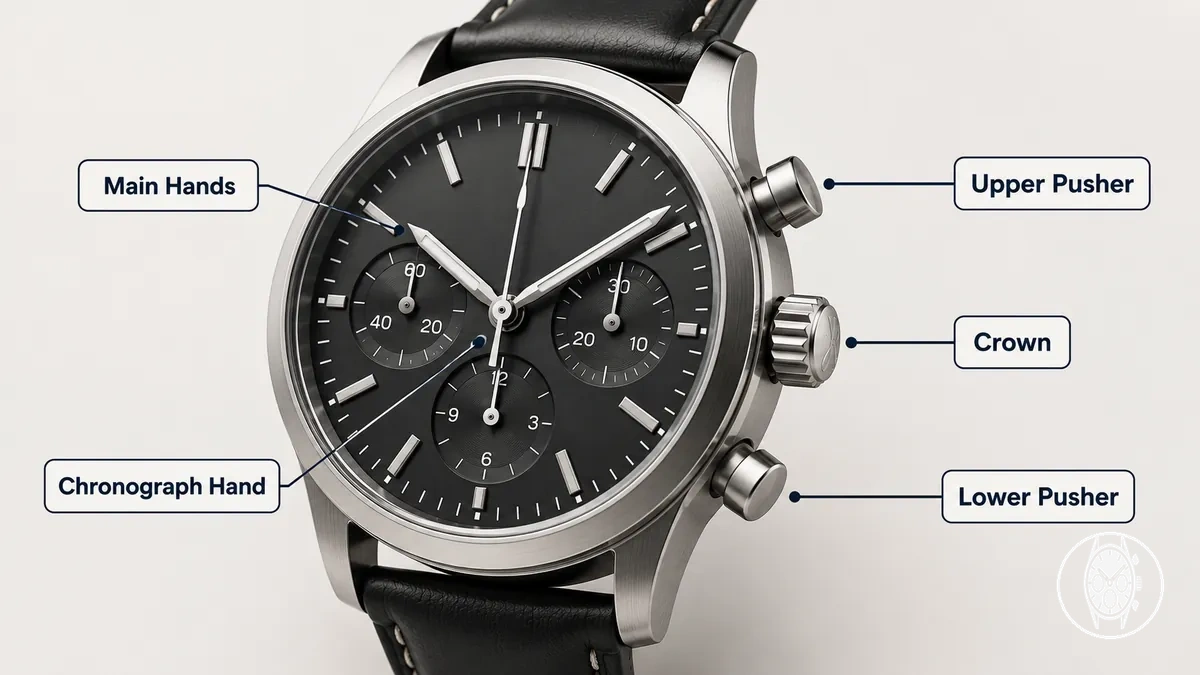

Pulsadores, corona, agujas principales y agujas del cronógrafo

El pulsador superior, el pulsador inferior, la corona, las agujas principales y las agujas del cronógrafo son los puntos de control e indicación locales para ajustar y operar un reloj cronógrafo: los pulsadores controlan las acciones asignadas del cronógrafo, la corona proporciona posiciones normales y de ajuste, las agujas principales muestran la hora actual, y las agujas del cronógrafo muestran el tiempo transcurrido. Citizen especifica para el movimiento 0510 que la corona debe estar completamente presionada para el funcionamiento del cronógrafo, el pulsador superior derecho inicia o detiene la medición, y el pulsador inferior derecho reinicia el cronógrafo cuando está detenido; estas asignaciones son específicas del modelo y no una disposición universal de pulsadores.

Antes de presionar un pulsador o tirar de la corona, verifique su posición y función documentadas.

Antes de presionar un pulsador o tirar de la corona, verifique su posición y función documentadas. Por ejemplo, Seiko especifica para los movimientos 8R46 y 8R48 que la corona tiene tres posiciones de funcionamiento: normal para el cuerda manual, primer clic para el ajuste de la fecha y segundo clic para el ajuste de la hora; Seiko asigna el botón A para iniciar y detener la medición y el botón B para reiniciar el cronógrafo.

• Pulsador superior: En la disposición del Citizen 0510, presione y suelte el pulsador superior derecho para iniciar o detener la medición. Verifique las instrucciones del modelo antes de presionar porque la acción asignada al pulsador superior no es universal.
• Pulsador inferior: Citizen especifica que el pulsador inferior derecho del 0510 reinicia el cronógrafo cuando está detenido. El reinicio en esta condición de detenido documentada devuelve la pantalla del cronógrafo para la siguiente medición.
• Corona: La corona cambia de función según su posición de ajuste. En los Seiko 8R46 y 8R48, la posición normal es para el cuerda manual, la primera posición extraída ajusta la fecha y la segunda posición extraída ajusta la hora; Seiko indica a los usuarios que no tiren de la corona para ajustar la hora o la fecha mientras el cronógrafo está en funcionamiento.
• Agujas principales: Las agujas principales de hora y minuto muestran la hora actual y no el tiempo transcurrido medido. Citizen especifica que el movimiento 0510 continúa mostrando la hora normal mientras su cronógrafo está en funcionamiento, por lo que las agujas de la hora permanecen separadas de la pantalla del cronógrafo.
• Agujas del cronógrafo: Las agujas del cronógrafo muestran el tiempo transcurrido. Seiko identifica un segundero central del cronógrafo y una aguja de minutos del cronógrafo en los movimientos 8R46 y 8R48, con una aguja de horas del cronógrafo en el 8R48; antes de la medición, Seiko especifica que el segundero central del cronógrafo debe estar en la posición 0 y que el botón B lo reinicia a 0 cuando sea necesario.

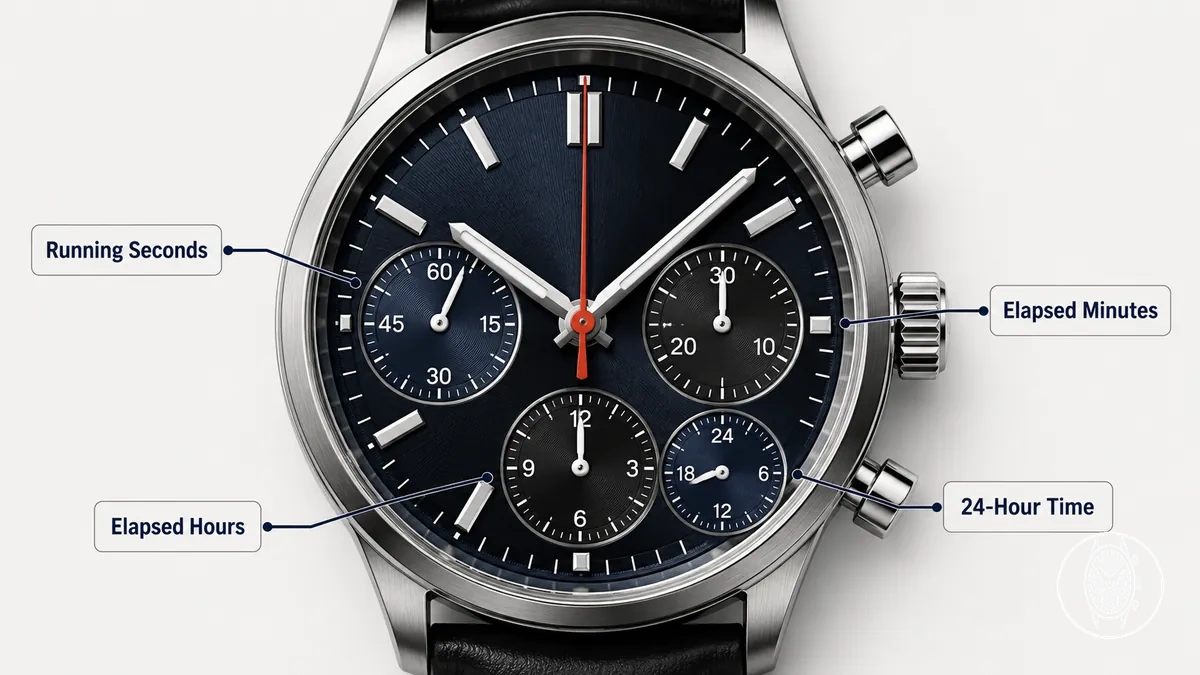

Subesferas para segundos continuos y tiempo transcurrido

Las subesferas del cronógrafo pueden mostrar información de la hora normal o contadores de tiempo transcurrido, y su valor se determina por las marcas, la escala y la disposición del movimiento, no solo por la posición de la subesfera. Las instrucciones de los movimientos 8R46 y 8R48 de Seiko ilustran esta distinción: ambos identifican un segundero pequeño para la hora normal y un contador de minutos del cronógrafo de 30 minutos, mientras que el 8R48 también tiene un contador de horas del cronógrafo de 12 horas.

Lea una subesfera relacionando sus marcas y escala con el valor que se muestra, y luego confirme esa interpretación con las instrucciones del movimiento. Seiko especifica una capacidad de tiempo transcurrido de 30 minutos para el 8R46 y de 12 horas para el 8R48, lo que muestra por qué los contadores disponibles y el rango de medición dependen de la disposición del movimiento. Una esfera marcada de 0 a 30 puede servir como contador de minutos transcurridos en una disposición de cronógrafo documentada, mientras que un indicador de 24 horas representa la hora en un ciclo de 24 horas cuando el movimiento le asigna esa función en lugar de la medición del cronógrafo.

Función de la subesfera	Etiqueta o escala	Valor mostrado	Interpretación del usuario
Segundos continuos	Marcas de segundos	0–60 segundos por minuto	Lea como los segundos continuos de la hora normal, no como tiempo transcurrido acumulado.
Minutos transcurridos	Escala de minutos específica del movimiento; 0–30 en Seiko 8R46 y 8R48	Hasta 30 minutos transcurridos por ciclo del contador en estos movimientos	Lea con la función del cronógrafo; Seiko especifica un contador de minutos del cronógrafo de 30 minutos para ambos movimientos.
Horas transcurridas	Escala de horas específica del movimiento; 0–12 en Seiko 8R48	Hasta 12 horas transcurridas en el 8R48	Use el contador de horas para mediciones más largas cuando el movimiento lo incluya; Seiko especifica este contador para el 8R48 pero no para el 8R46.
Indicador de 24 horas	Escala de 24 horas	Hora dentro de un día de 24 horas	Interprételo como información de hora AM o PM cuando esté documentado para ese movimiento, no automáticamente como horas transcurridas del cronógrafo.

Contraste: Los segundos continuos pertenecen a la hora normal y continúan independientemente de la medición del cronógrafo, mientras que los minutos transcurridos y las horas transcurridas son contadores del cronógrafo que acumulan tiempo transcurrido mientras el cronógrafo funciona. Dado que las marcas y la disposición del movimiento determinan esas asignaciones, confirme cada subesfera antes de la medición; la distinción general se cubre en chronograph functions and subdials.

Cómo ajustar la hora y la fecha en un reloj cronógrafo

Para ajustar la hora y la fecha en un reloj cronógrafo, normalmente se usa la corona para el ajuste de la hora y la fecha, mientras que los pulsadores accionan la función del cronógrafo y no el ajuste normal de la hora. Seiko especifica para sus movimientos 8R46 y 8R48 que la primera posición extraída se usa para el ajuste de la fecha, la segunda posición extraída se usa para el ajuste de la hora, y la posición presionada es la posición normal de la corona; estas posiciones de ajuste son específicas del modelo.

Consulte el manual de instrucciones antes de seleccionar una posición de la corona, porque otro cronógrafo puede usar posiciones extraídas, direcciones de giro o procedimientos de ajuste de fecha diferentes.

Consulte el manual de instrucciones antes de seleccionar una posición de la corona, porque otro cronógrafo puede usar posiciones extraídas, direcciones de giro o procedimientos de ajuste de fecha diferentes. En los modelos Seiko 8R46 y 8R48 con corona de rosca, Seiko especifica que la corona debe desbloquearse antes de operar y asegurarse nuevamente después; Seiko indica que la fecha cambia alrededor de la medianoche cuando AM o PM se ajusta correctamente.

Use la siguiente secuencia como ejemplo específico de modelo de configuración mediante la corona.

Use la siguiente secuencia como ejemplo específico de modelo de configuración mediante la corona. Las instrucciones de los movimientos Seiko 8R46 y 8R48 respaldan las posiciones de la corona y la secuencia de ajuste a continuación; si el reloj usa posiciones de ajuste diferentes, una ventanilla de fecha diferente o un procedimiento de corona de rosca diferente, siga su manual de instrucciones.

1. Prepare el reloj: Si el cronógrafo tiene una corona de rosca, desbloquéela según las instrucciones del modelo antes de extraerla hacia afuera. Deje los pulsadores sin usar, porque este procedimiento se refiere al ajuste normal de la hora y la fecha, no al funcionamiento del cronógrafo.
2. Seleccione la posición de la corona para el ajuste de la fecha: En los movimientos Seiko 8R46 y 8R48, tire de la corona hasta el primer clic y gírela en sentido antihorario hasta que aparezca la fecha del día anterior; por ejemplo, Seiko indica ajustar la fecha a 5 cuando la fecha de calendario deseada es 6.
3. Ajuste la hora y la alineación de las agujas: En estos movimientos Seiko, tire de la corona hasta el segundo clic cuando el segundero pequeño llegue a la posición de las 12; el segundero pequeño se detiene en esa posición. Gire la corona para avanzar las agujas de hora y minuto a través del cambio de fecha y luego hasta la hora deseada.
4. Confirme AM o PM y la fecha: Seiko especifica que avanzar las agujas hasta que la fecha cambie establece el período AM en los movimientos 8R46 y 8R48. Continúe hasta la hora deseada con la relación correcta de AM o PM para que el calendario cambie alrededor de la medianoche y no alrededor del mediodía.
5. Devuelva la corona: Presione la corona de vuelta a la posición normal presionada en consonancia con una señal horaria para que la hora normal se reanude. Si el modelo tiene una corona de rosca, asegúrela según el manual de instrucciones después de completar el ajuste.
6. Confirme la hora normal: Verifique que las agujas de hora y minuto muestren la hora prevista, que el segundero pequeño se mueva y que la ventanilla de la fecha muestre la fecha de calendario prevista cuando el reloj incluya una.

Verificación de la configuración: Confirme cuatro estados antes de finalizar: la corona está en su posición normal presionada, las agujas muestran la hora prevista, la relación AM o PM produce el cambio de fecha previsto y la ventanilla de la fecha muestra la fecha correcta cuando está presente. Si el cronógrafo usa una corona de rosca, confirme que se haya asegurado según el manual de instrucciones específico del modelo.

Si el cronógrafo usa una corona de rosca, confirme que se haya asegurado según el manual de instrucciones específico del modelo.

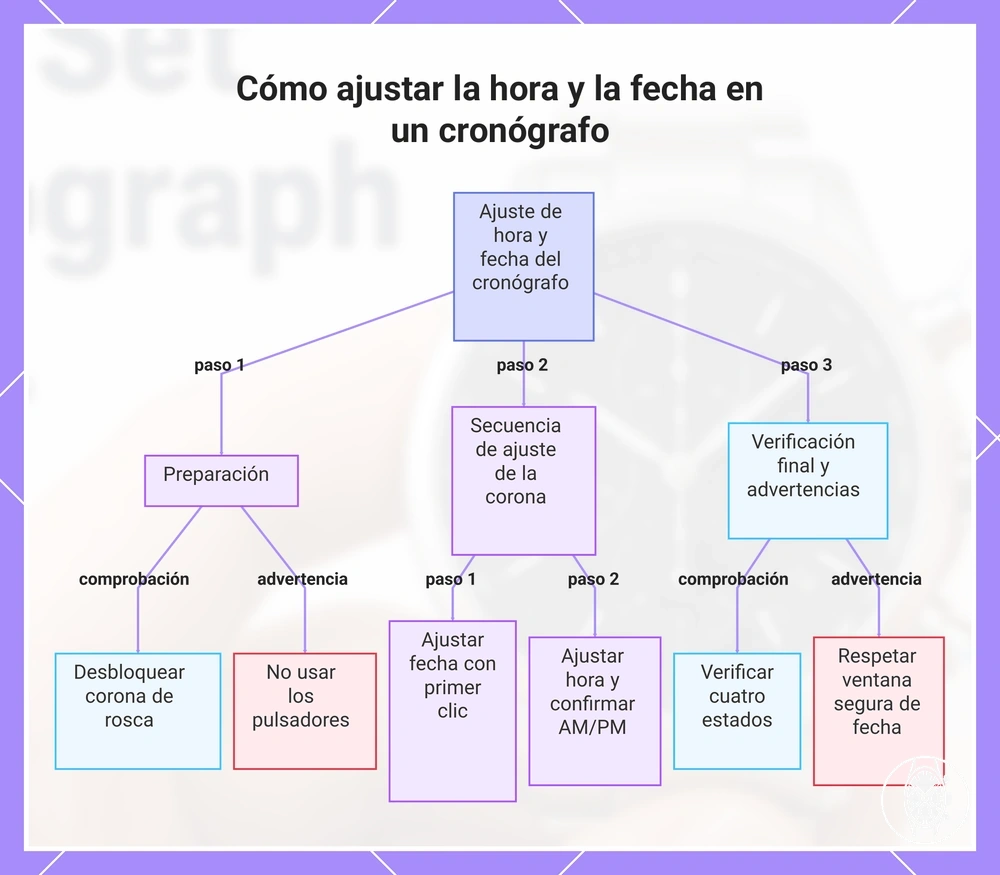

Este diagrama describe los pasos clave y las advertencias para ajustar la hora y la fecha en un cronógrafo, usando como ejemplo un Seiko 8R46/8R48.

Cómo preparar el cronógrafo antes de la medición

Prepare un cronógrafo antes de la medición confirmando la alineación a cero, la función de los pulsadores, la posición de la corona, el estado de funcionamiento y las restricciones específicas del modelo, de modo que el cronógrafo comience desde su estado listo documentado y la lectura del tiempo transcurrido no se tome desde un punto de inicio incorrecto. Seiko especifica para sus movimientos 8R46 y 8R48 que el segundero central del cronógrafo debe estar en la posición 0 antes de la medición y que el botón B devuelve el cronógrafo a 0 cuando se requiere reinicio.

Seiko especifica para sus movimientos 8R46 y 8R48 que el segundero central del cronógrafo debe estar en la posición 0 antes de la medición y que el botón B devuelve el cronógrafo a 0 cuando se requiere reinicio.

Verifique los controles y las condiciones de funcionamiento antes de iniciar la medición: identifique los pulsadores documentados de inicio, parada y reinicio, confirme la posición requerida de la corona y verifique que el cronógrafo esté detenido y listo para reiniciar cuando el modelo lo requiera. Seiko especifica el botón A para inicio y parada y el botón B para reinicio en los movimientos 8R46 y 8R48, y señala que su cronógrafo no puede funcionar cuando la reserva de marcha indicada es inferior a 10 horas; comience la medición solo después de que la pantalla y los controles cumplan con las condiciones de preparación documentadas del modelo.

• Alineación a cero: Si el cronógrafo está detenido, verifique si su segundero está en la marca de cero; en los movimientos Seiko 8R46 y 8R48, use el botón B para reiniciar el segundero central del cronógrafo a 0 cuando sea necesario. Un punto de inicio a cero confirmado evita que la siguiente lectura de tiempo transcurrido comience con un desfase visible.
• Función de los pulsadores: Antes de presionar un control, identifique qué pulsador realiza el inicio, la parada y el reinicio en el movimiento específico. Seiko asigna el inicio y la parada al botón A y el reinicio al botón B en los movimientos 8R46 y 8R48; usar la función documentada de los pulsadores evita aplicar esa secuencia específica del modelo a una disposición diferente.
• Posición de la corona: Verifique que la corona esté en la posición de funcionamiento documentada antes de la medición. Citizen especifica la posición 0 de la corona, la posición normal presionada, para el funcionamiento del cronógrafo en su movimiento H50; extraer la corona a la posición 1 o 2 mientras se mide el tiempo transcurrido detiene y reinicia ese cronógrafo, por lo que la medición debe comenzar solo con la corona devuelta a la posición 0.
• Estado de funcionamiento: Si se necesita un reinicio, primero verifique si el movimiento requiere que el cronógrafo esté detenido. Citizen especifica para su movimiento E210 que presionar el botón B mientras el cronógrafo está detenido reinicia las agujas del cronógrafo a la posición 0; confirmar el estado detenido establece la condición de reinicio documentada antes de una nueva medición.
• Contexto de agua o impacto: Si el reloj está mojado, bajo el agua o ha recibido un impacto fuerte, consulte las instrucciones del modelo y las posiciones de las agujas antes de operar los pulsadores. Seiko indica a los usuarios de los relojes 8R46 y 8R48 que no operen los botones cuando el reloj esté mojado o bajo el agua, mientras que Citizen señala que un golpe fuerte puede mover la aguja de minutos del cronógrafo H50 de su posición 0; en cualquiera de estas condiciones, posponga la medición hasta que se resuelva la restricción aplicable o la verificación de alineación.
• Restricciones específicas del modelo: Verifique cualquier umbral de energía o funcionamiento indicado para el movimiento antes de la medición. Seiko especifica que el cronógrafo de los movimientos 8R46 y 8R48 no puede funcionar por debajo de una reserva de marcha indicada de 10 horas, por lo que una indicación por debajo de ese umbral significa que el cronógrafo no está listo para la medición de tiempo transcurrido.

Si la aguja del cronógrafo no está en cero antes de la medición, aplique primero el procedimiento de reinicio ordinario especificado para ese movimiento; si la aguja vuelve a cero, la pantalla ha recuperado su punto de inicio previsto, mientras que una desalineación persistente puede requerir un procedimiento separado de posición de referencia o recalibración en lugar de una operación repetida o forzada de los pulsadores. Las instrucciones del Citizen H50 distinguen el reinicio normal del cronógrafo del ajuste cuando el segundero del cronógrafo no vuelve a 0, lo que marca el límite entre esta verificación preparatoria y cómo reiniciar un reloj cronógrafo.

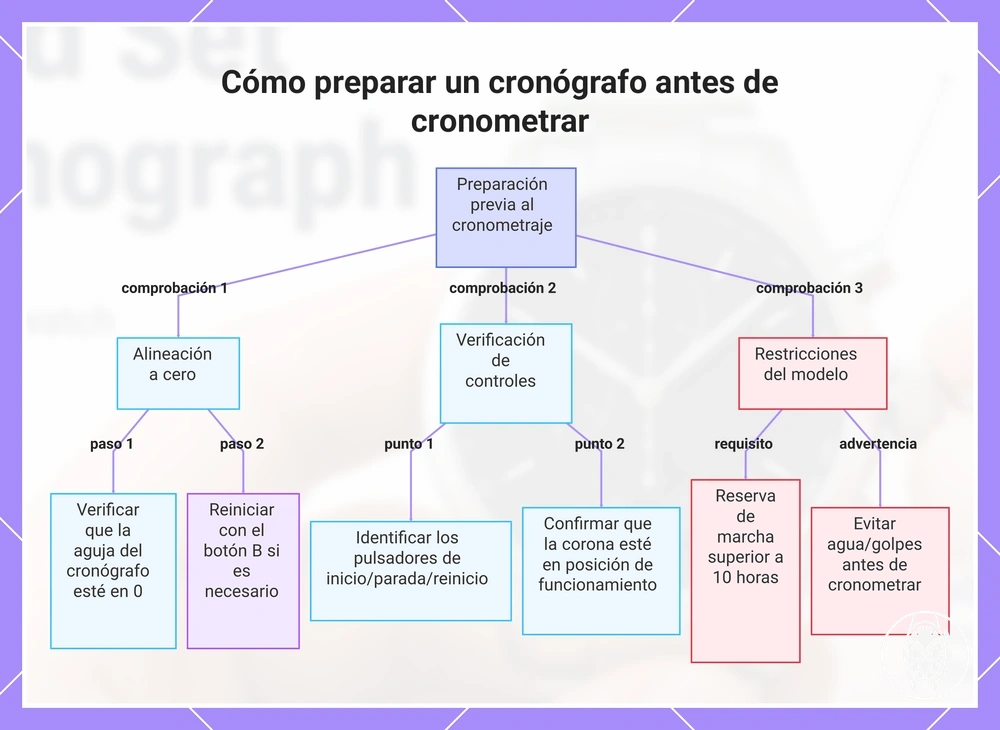

Este gráfico muestra las comprobaciones y pasos clave para preparar un cronógrafo antes de iniciar la medición del tiempo transcurrido, incluyendo la alineación a cero, la verificación de los controles y las restricciones específicas del modelo.

Verificar que la aguja del cronógrafo esté en cero

Antes de comenzar la medición, la aguja del cronógrafo o el segundero central del cronógrafo debe alinearse con su marca de cero para que la lectura del tiempo transcurrido comience desde el punto de referencia previsto. Seiko especifica para sus cronógrafos V172, V174, V175 y V176 que la posición preliminar del segundero del cronógrafo es 0 segundos, mientras que una aguja que no vuelve a esa posición después del reinicio normal requiere un procedimiento de alineación separado.

• Identifique la aguja: Verifique el segundero central del cronógrafo, no la aguja de segundos continuos usada para la hora normal. El estado listo esperado es la alineación con la marca de cero del cronógrafo.
• Verifique la marca de cero: Con la medición detenida, observe el punto de referencia del segundero del cronógrafo. Si la aguja indica 0 segundos, la alineación a cero está confirmada y la siguiente acción es iniciar la medición cuando sea necesario.
• Verifique la respuesta al reinicio: Si la aguja del cronógrafo está fuera de cero después de una medición, use el comando de reinicio normal del movimiento solo con la medición detenida cuando el manual de instrucciones especifique esa condición. Una respuesta de reinicio que devuelva la aguja a 0 segundos restaura el punto de inicio previsto para la siguiente lectura de tiempo transcurrido.
• Elija la siguiente acción: Si el reinicio normal deja el segundero del cronógrafo persistentemente fuera de 0 segundos, detenga la secuencia de uso normal y siga el procedimiento de posición de referencia específico del movimiento. Las instrucciones del Seiko V176, por ejemplo, separan el reinicio normal del ajuste de posición preliminar del segundero del cronógrafo a 0 segundos.

La desalineación persistente pertenece a la recalibración y no al uso normal del cronógrafo, por lo que siga el procedimiento específico del movimiento para reiniciar un reloj cronógrafo en lugar de repetir el comando de reinicio o asumir que la aguja está dañada.

Confirmar qué pulsador inicia, detiene y reinicia

Antes de una tarea de medición importante, confirme el rol de inicio, parada y reinicio de cada pulsador con una prueba breve para que una respuesta inesperada del cronógrafo no cause un error de medición o un reinicio accidental. Citizen especifica para el movimiento 0510 que, con la corona completamente presionada, el pulsador superior inicia y detiene el cronógrafo, mientras que el pulsador inferior lo reinicia cuando la medición está detenida; esta condición de presión y asignación de control son específicas del movimiento.

Para una prueba práctica, presione el control de inicio documentado y confirme que la medición de tiempo transcurrido comienza, presione el control de parada documentado y confirme que el tiempo mostrado se mantiene, luego pruebe el reinicio solo después de que el cronógrafo se haya detenido. En el Citizen 0510, la secuencia es pulsador superior para iniciar, pulsador superior para detener y pulsador inferior para reiniciar; si un pulsador produce una respuesta diferente o resiste el funcionamiento normal, detenga la prueba y consulte el manual de instrucciones antes de usar el reloj para la tarea de medición.

Pulsador	Condición de presión	Respuesta del cronógrafo	Resultado de uso seguro
Pulsador superior	Cronógrafo Citizen 0510 detenido y listo	La primera presión inicia la medición; la siguiente presión la detiene	Confirme que el pulsador superior inicia y detiene según lo documentado antes de medir el evento importante.
Pulsador inferior	Medición del Citizen 0510 detenida	La presión reinicia la pantalla del cronógrafo a su posición cero	Confirme la alineación a cero antes de comenzar la siguiente medición.

Cómo iniciar, detener y reiniciar la función del cronógrafo

Para usar la función del cronógrafo, la secuencia típica es presionar el pulsador designado para iniciar la medición, presionarlo nuevamente para detenerla, leer el tiempo transcurrido en la pantalla y presionar el pulsador de reinicio designado después de que la medición se haya detenido. Seiko especifica para su movimiento 5X83 que el botón A inicia y detiene el cronógrafo y el botón B lo reinicia, por lo que esta asignación de control es un ejemplo específico del modelo y no una disposición universal de pulsadores.

Use el reinicio desde el estado detenido cuando las instrucciones del movimiento lo requieran, porque el reinicio borra el tiempo transcurrido medido y devuelve la pantalla del cronógrafo hacia su estado cero documentado. Seiko especifica para el 5X83 que si las agujas del cronógrafo se están moviendo, se usa el botón A para detenerlas antes de que el botón B las reinicie; el movimiento también permite acciones de reinicio y parada para la medición de tiempo transcurrido acumulado.

1. Confirme la preparación: Verifique que el cronógrafo esté listo para una nueva medición y que sus agujas muestren el estado de inicio documentado. Para el Seiko 5X83, las agujas de 1/20 de segundo y de segundos del cronógrafo vuelven a la posición de 0 segundos antes de una nueva secuencia de medición.
2. Inicie la medición: Presione el pulsador de inicio documentado una vez. En el Seiko 5X83, presionar el botón A inicia la función del cronógrafo y la pantalla del cronógrafo comienza a registrar el tiempo transcurrido.
3. Detenga la medición: Presione el pulsador de parada documentado cuando termine el evento medido. En el Seiko 5X83, presionar el botón A nuevamente detiene el cronógrafo y deja el tiempo transcurrido medido en la pantalla para su lectura.
4. Lea o reanude si es compatible: Lea el tiempo transcurrido mientras el cronógrafo está detenido; si se admite la medición acumulativa, use el pulsador de inicio documentado para reanudar desde el valor acumulado. Seiko especifica que el inicio y la parada se pueden repetir en el 5X83 para la medición de tiempo transcurrido acumulado.
5. Reinicie después de detener: Una vez que la medición esté detenida y se haya leído el tiempo transcurrido, presione el pulsador de reinicio documentado. Seiko especifica el botón B para el reinicio en el 5X83, devolviendo las agujas del cronógrafo a sus posiciones cero documentadas para la siguiente medición.
6. Confirme el retorno a cero: Verifique la pantalla antes de comenzar otra medición. Si un pulsador presenta resistencia anormal o no produce la respuesta de pantalla documentada, deje de presionarlo y consulte el manual de instrucciones del reloj en lugar de aplicar más fuerza.

Para un escenario ilustrativo de medición de 45 segundos, inicie el cronógrafo en 0 segundos, deténgalo cuando el evento termine a los 45 segundos, lea el tiempo transcurrido de 45 segundos mientras la pantalla está detenida y luego reinícielo. El valor de 45 segundos es hipotético y no una especificación del Seiko 5X83; demuestra por qué la lectura del tiempo transcurrido debe tomarse antes de que el comando de reinicio borre la medición.

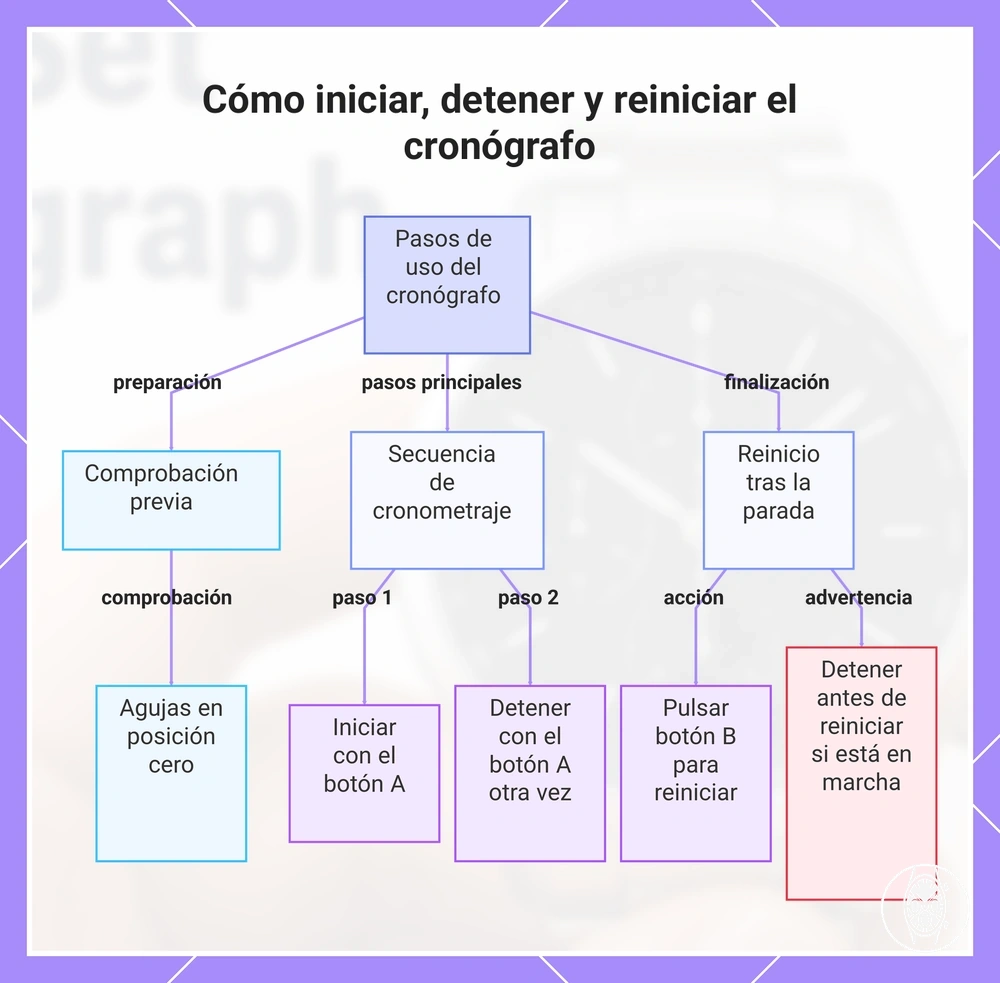

Este diagrama muestra la secuencia paso a paso para usar el cronógrafo, incluyendo comprobaciones previas, acciones de cronometraje y el procedimiento de reinicio con una advertencia sobre el orden correcto.

Cómo leer el tiempo transcurrido en las subesferas del cronógrafo

Lea el tiempo transcurrido en un cronógrafo combinando el segundero del cronógrafo con el contador de minutos y, cuando el movimiento lo incluya, el contador de horas; los segundos continuos pertenecen a la hora normal y no forman parte del total del cronógrafo. Seiko especifica que su movimiento 8R46 mide hasta 30 minutos con un segundero central del cronógrafo y una aguja de minutos del cronógrafo, mientras que el 8R48 añade una aguja de horas del cronógrafo y mide hasta 12 horas.

Use las marcas de la escala y las instrucciones del movimiento para identificar el valor que muestra cada registro, porque la condición de lectura puede cambiar dentro del rango de medición.

Use las marcas de la escala y las instrucciones del movimiento para identificar el valor que muestra cada registro, porque la condición de lectura puede cambiar dentro del rango de medición. Seiko especifica que el contador de minutos del 8R48 completa una rotación cada 30 minutos, por lo que la posición del contador de horas se usa para determinar si la indicación de minutos se lee directamente o con 30 minutos añadidos.

Parte de la pantalla	Valor mostrado	Condición de lectura	Interpretación
Segundero del cronógrafo	Segundos transcurridos	Lea durante la medición o después de que el cronógrafo se haya detenido	Combine los segundos indicados con los valores de minutos y horas transcurridos aplicables.
Contador de minutos	Minutos transcurridos	Lea según sus marcas de escala y ciclo del contador	Seiko especifica un contador de minutos del cronógrafo de 30 minutos en los movimientos 8R46 y 8R48; en el 8R48, la posición del contador de horas determina si deben añadirse 30 minutos.
Contador de horas	Horas transcurridas	Use solo cuando el movimiento incluya un registro de horas transcurridas	Seiko especifica una aguja de horas del cronógrafo con un rango máximo de medición de 12 horas en el 8R48; el 8R46 no incluye esta aguja de horas del cronógrafo.
Segundos continuos	Segundos de la hora normal	Lea como la pantalla de segundos ordinaria	No añada los segundos continuos al tiempo transcurrido; Seiko identifica el segundero pequeño por separado del segundero central del cronógrafo en los movimientos 8R46 y 8R48.
Marcas de la escala	Valores graduados asignados a una aguja o registro	Relacione la posición de la aguja con la escala documentada y el ciclo del contador	Las marcas determinan el valor mostrado para esa parte de la pantalla y evitan que un contador del cronógrafo se confunda con un registro de hora normal.
Rango máximo de medición	30 minutos en Seiko 8R46; 12 horas en Seiko 8R48	Límites indicados por el fabricante para estos dos movimientos	Use el límite documentado del movimiento en lugar de aplicar cualquiera de los rangos de medición a otro cronógrafo.

Para un ejemplo numérico, Seiko muestra una lectura de tiempo transcurrido de 20 minutos 10 segundos en el 8R46 combinando la aguja de minutos del cronógrafo con el segundero central del cronógrafo. En el 8R48, Seiko muestra 6 horas 20 minutos 10 segundos cuando el contador de minutos está en la primera mitad de 30 minutos de la hora, y 6 horas 50 minutos 10 segundos cuando deben añadirse 30 minutos a la indicación de minutos; estos ejemplos muestran por qué el contador de horas y el ciclo del contador de minutos deben leerse juntos. La distinción general entre estas pantallas se cubre en chronograph functions and subdials.

La distinción general entre estas pantallas se cubre en chronograph functions and subdials .

Contraste de segundos continuos: Rotary especifica para su Sport Chronograph GB05450/59 que la subesfera a las 6 marca los segundos continuos, la subesfera a las 9 marca los minutos transcurridos y el segundero principal del cronógrafo marca los segundos transcurridos. En el ejemplo de Rotary, un contador de minutos en 4 minutos y el segundero principal del cronógrafo en 8 segundos producen una lectura de tiempo transcurrido de 4 minutos 8 segundos, mientras que la subesfera de segundos continuos se excluye del cálculo.

Cómo usar una escala taquimétrica cuando el reloj tiene una

Una escala taquimétrica convierte los segundos transcurridos sobre una unidad conocida de distancia o producción medida en una velocidad estimada. TAG Heuer explica que, si un reloj tiene esta escala, cronometrar una milla o un kilómetro conocido y leer dónde el segundero del cronógrafo coincide con las marcas taquimétricas da la velocidad correspondiente en unidades por hora.

Una escala taquimétrica convierte los segundos transcurridos sobre una unidad conocida de distancia o producción medida en una velocidad estimada.

La escala taquimétrica puede aparecer en el bisel o alrededor de la esfera como una escala en forma de anillo de capítulo, pero su ubicación y sus marcas son específicas del modelo. La lectura solo es significativa cuando la distancia o producción medida es conocida y los puntos de inicio y parada se cronometran de forma consistente, por lo que la precisión del cronometraje afecta directamente a la velocidad estimada.

1. Elija una unidad conocida: Seleccione una unidad medida, como 1 kilómetro o 1 milla. La unidad conocida proporciona la distancia fija necesaria para que la escala taquimétrica exprese una velocidad.
2. Inicie el cronometraje: Ponga en marcha el cronógrafo cuando el objeto cruce el inicio de la distancia medida. El segundero del cronógrafo registra entonces los segundos transcurridos para esa unidad.
3. Detenga al completar la unidad: Detenga el cronometraje cuando el objeto llegue al final de la distancia medida. El segundero del cronógrafo detenido conserva el valor de segundos transcurridos usado para la lectura de velocidad.
4. Lea la escala: Lea el valor en el bisel taquimétrico o en el anillo de capítulo donde apunte el segundero del cronógrafo. TAG Heuer explica que este valor representa la velocidad estimada en unidades correspondientes por hora cuando se ha cronometrado una unidad.
5. Califique el resultado: Trate la lectura como una estimación, porque una distancia medida inexacta o un inicio o una parada anticipados o tardíos cambian el valor de los segundos transcurridos y, con ello, la velocidad mostrada. Consulte las instrucciones del reloj si su escala taquimétrica usa marcas o condiciones de funcionamiento diferentes.

Por ejemplo, TAG Heuer presenta un caso en el que 1 milla se recorre en 30 segundos y el segundero del cronógrafo apunta a 120 en la escala taquimétrica, lo que corresponde a una velocidad estimada de 120 millas por hora. El mismo principio de una unidad se aplica cuando la unidad conocida es 1 kilómetro, en cuyo caso el valor de la escala se interpreta como kilómetros por hora.

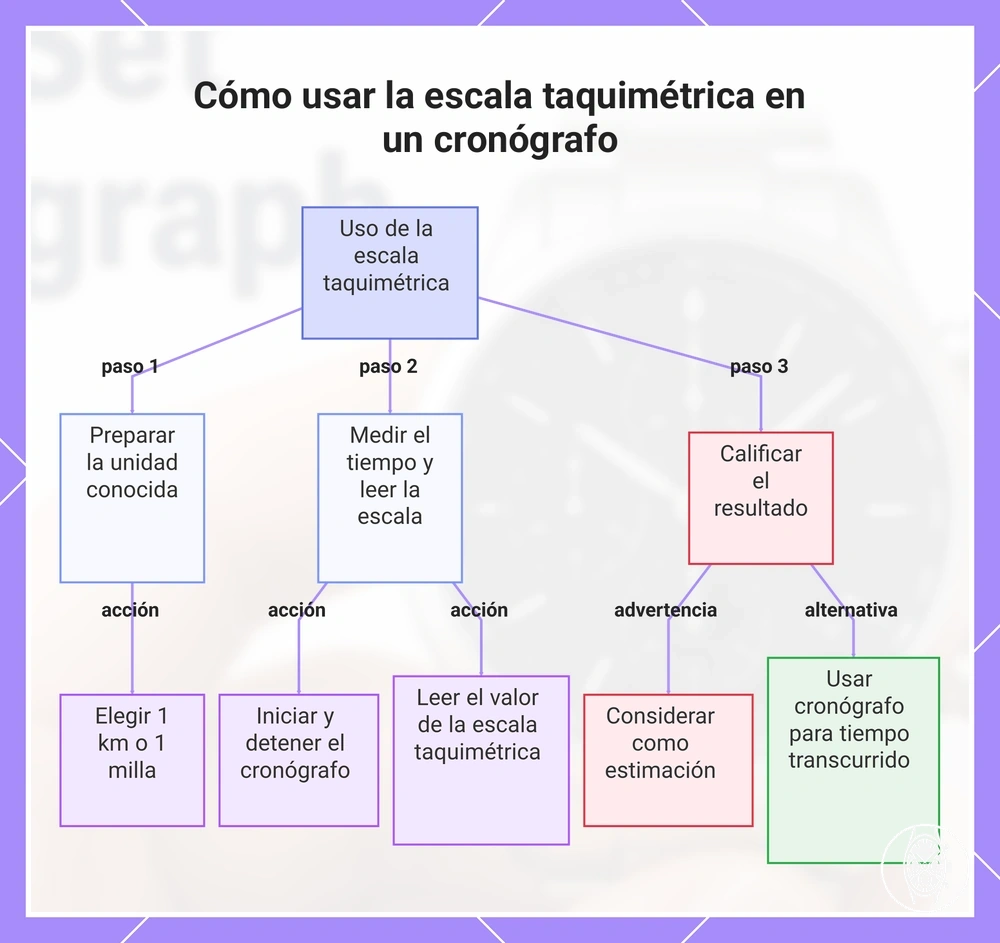

Este diagrama describe los pasos para estimar la velocidad con una escala taquimétrica, incluyendo condiciones y limitaciones esenciales.

Cuándo las agujas del cronógrafo necesitan recalibración en lugar de un reinicio normal

Las agujas del cronógrafo necesitan recalibración cuando no vuelven a su posición de cero especificada después de un reinicio normal, y no simplemente cuando se detienen fuera de cero durante la medición ordinaria. Seiko especifica para los movimientos V172, V174 y V175 una posición preliminar del cronógrafo de 0 segundos y 0 minutos, mientras que el V176 usa 00 para la aguja de 1/20 de segundo más 0 segundos y 0 minutos; una posición de reposo persistente fuera de esas referencias indica que se debe revisar el procedimiento de alineación de agujas específico del modelo.

Un reinicio normal borra una medición de cronógrafo completada, mientras que la recalibración realinea una aguja del cronógrafo cuya posición de reinicio sigue siendo incorrecta.

Un reinicio normal borra una medición de cronógrafo completada, mientras que la recalibración realinea una aguja del cronógrafo cuya posición de reinicio sigue siendo incorrecta. Use primero el procedimiento documentado para reiniciar un reloj cronógrafo: si las agujas del cronógrafo vuelven a sus marcadores de cero, continúe con el uso normal; si la desalineación persiste, use solo el modo de calibración y la secuencia de pulsadores especificados para ese movimiento.

• Posición de las agujas: Si las agujas del cronógrafo vuelven a los marcadores de cero especificados después del reinicio normal, esa verificación no indica que se necesite recalibración. Si permanecen desplazadas, Seiko identifica una posición preliminar incorrecta en los V172, V174, V175 y V176 como una condición que requiere ajuste de posición.
• Respuesta al reinicio normal: Realice el reinicio documentado mientras el cronógrafo está en el estado detenido requerido y observe el resultado. En los Seiko V172, V174 y V175, el resultado de referencia es 0 segundos y 0 minutos; en el V176, es 00 para la aguja de 1/20 de segundo más 0 segundos y 0 minutos.
• Estado de la batería o del movimiento: Verifique el estado de la batería, la carga o el movimiento del reloj antes de tratar la falta de funcionamiento como una desalineación. Seiko indica que estos movimientos solares no pueden operar el cronógrafo mientras el segundero ordinario se mueve a intervalos de dos segundos; cargar hasta que reanude los intervalos de un segundo es la condición especificada antes de continuar con la verificación del cronógrafo.
• Impacto reciente: Si el reloj se cayó o recibió un golpe recientemente, realice el reinicio normal documentado e inspeccione la posición de cero antes de entrar en el modo de calibración. Seiko indica que un impacto fuerte puede alterar la posición preliminar, y Citizen especifica para el movimiento H50 que un golpe fuerte puede desplazar la aguja de minutos del cronógrafo de la posición de 0 minutos.
• Secuencia de pulsadores: Use la secuencia específica del movimiento en lugar de transferir los controles de otro cronógrafo. Citizen especifica para el movimiento B620 que la corona se extrae dos pasos, el botón superior derecho se mantiene presionado durante 2 segundos, y ese botón se usa luego para mover el segundero del cronógrafo a 0 segundos antes de completar el procedimiento.
• Modo de calibración: Ingrese al modo de calibración solo como lo especifique el fabricante. En el Seiko V176, la corona se extrae al segundo clic y el botón A se mantiene presionado durante 3 segundos para seleccionar sucesivamente las agujas del cronógrafo; el botón B posiciona entonces la aguja de 1/20 de segundo en 00, el segundero en 0 segundos y la aguja de minutos en 0 minutos.

Estas verificaciones separan la desalineación persistente de las agujas de problemas más amplios relacionados con botones, batería, agua o el estado del movimiento. Si el cronógrafo sigue comportándose de forma anormal después de las verificaciones documentadas de alimentación, reinicio y alineación, pase a la solución de problemas del cronógrafo en lugar de repetir la recalibración como solución general.

Estas verificaciones separan la desalineación persistente de las agujas de problemas más amplios relacionados con botones, batería, agua o el estado del movimiento.

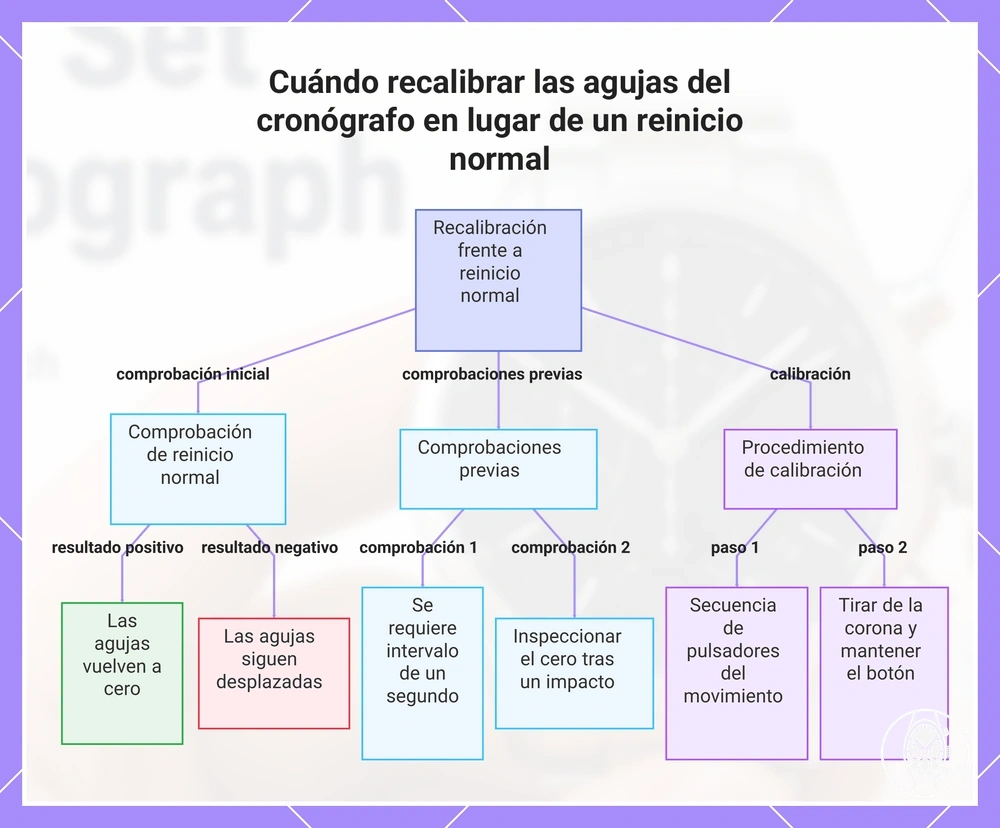

Este gráfico describe el proceso para distinguir entre un reinicio normal y la necesidad de recalibración, incluyendo la comprobación inicial del reinicio, las comprobaciones previas y los pasos de calibración.

Errores comunes de ajuste y uso del cronógrafo que se deben evitar

Los errores comunes del cronógrafo implican el estado de la medición, la posición de la corona, la presión de los pulsadores, la exposición al agua, la alineación a cero o los límites específicos del modelo; la acción más segura es detenerse y confirmar la condición de funcionamiento documentada antes de continuar. Seiko especifica, por ejemplo, que las agujas del cronógrafo en movimiento en su 5X83 deben detenerse antes del reinicio, mientras que sus movimientos 8R46 y 8R48 restringen el ajuste manual de la fecha entre las 8 PM y las 2 AM.

Estos errores son problemas de uso prevenibles, no una prueba de un defecto del reloj.

Estos errores son problemas de uso prevenibles, no una prueba de un defecto del reloj. Un control que ofrece resistencia, una respuesta inesperada de la pantalla o una disposición de la esfera desconocida deben motivar una verificación de la corona, el bloqueo de los pulsadores, el estado de la medición y el manual de instrucciones, en lugar de aplicar presión adicional o una secuencia de control supuesta.

• Reinicio durante la medición: El riesgo es usar un comando de reinicio fuera de la condición de detenido documentada del movimiento. Seiko especifica para el 5X83 que las agujas del cronógrafo en movimiento se detienen primero con el botón A y luego se reinician con el botón B; la acción más segura preserva la secuencia de reinicio prevista y devuelve la pantalla a su estado de reinicio documentado.
• Forzar los pulsadores: La resistencia puede indicar un pulsador de rosca bloqueado u otra condición de funcionamiento, no una necesidad de mayor presión. Seiko especifica en los modelos con pulsadores de bloqueo de rosca que el control debe desbloquearse antes del uso; la acción más segura es detenerse, verificar el estado de bloqueo y el manual de instrucciones, y operar el pulsador solo cuando se cumpla su condición documentada.
• Ajuste de la fecha en un momento no seguro: Cambiar el calendario durante el período restringido de cambio de fecha del movimiento puede interferir con el avance correcto del calendario. Seiko especifica una ventana de ajuste de fecha restringida de 8 PM a 2 AM para los movimientos 8R46 y 8R48; la acción más segura es ajustar la fecha fuera de ese intervalo de seis horas usando la posición de corona documentada.
• Uso de los pulsadores durante la exposición al agua: La resistencia al agua no establece por sí misma que los pulsadores del cronógrafo estén destinados a operarse estando mojados o bajo el agua. Seiko indica a los usuarios de los modelos aplicables con botones de bloqueo de rosca que no operen los botones cuando el reloj esté mojado o bajo el agua; la acción más segura es no tocar los pulsadores hasta que se restablezca la condición de funcionamiento documentada.
• Ignorar la alineación a cero: Iniciar una medición con las agujas del cronógrafo fuera de su posición cero documentada puede crear un desfase en la lectura del tiempo transcurrido. Seiko especifica para el 5X83 que las agujas de 1/20 de segundo y de segundos del cronógrafo deben volver a 0 segundos antes de una nueva medición; la acción más segura es confirmar primero la respuesta de reinicio normal y la alineación a cero.
• Asumir que la disposición de la esfera es idéntica: No debe asignarse la misma función a un pulsador, subesfera o posición de aguja de un cronógrafo en otro modelo sin verificación. Seiko señala que la orientación y el diseño de la pantalla pueden diferir según el modelo, por lo que la acción más segura es relacionar la disposición visible de la esfera y los controles con el manual de instrucciones antes de la medición.
• Dejar una corona de rosca sin asegurar: En un modelo con corona de rosca, completar un cambio de ajuste sin devolver la corona a su estado asegurado documentado deja la configuración incompleta. Seiko indica a los usuarios de los modelos aplicables 8R46 y 8R48 que desbloqueen la corona antes del ajuste y la aseguren nuevamente después; la acción más segura es completar esa secuencia de la corona antes de reanudar el uso normal.

Si después de estas verificaciones más seguras persiste un problema con un botón, un problema de batería o estado del movimiento, una condición de humedad o una respuesta de reinicio anormal, pase de las pautas de uso normal a la solución de problemas del cronógrafo en lugar de repetir controles que no producen la respuesta documentada.
